ON Semiconductor HUF75645S3ST

B00DJY5FWM

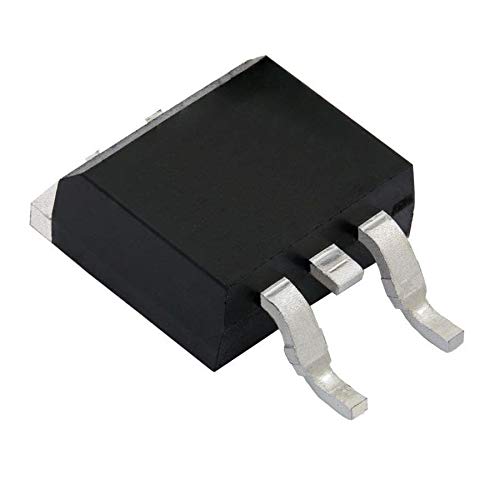

On Semiconductor N Channel Mosfet, 100V, 75Ma - HUF75645S3ST

On Semiconductor N Channel Mosfet, 100V, 75Ma - HUF75645S3STzoom

Attributes

Key Value
Alternate Part No.512-HUF75645S3ST
Base Product NumberHUF75645
BrandFairchild Semiconductor
CategoryDiscrete Semiconductor .
Channel ModeEnhancement
ConfigurationSingle
Current - Continuous Dr.75A (Tc)
DescriptionMOSFET N-CH 100V 75A D2.
Detailed DescriptionN-Channel 100 V 75A (Tc.
Digi-Key Part NumberHUF75645S3STTR-ND - Tap.
Drain to Source Voltage.100 V
Drive Voltage (Max Rds .10V
Fall Time97 ns
FET Feature-
FET TypeN-Channel
Gate Charge (Qg) (Max) .238 nC @ 20 V
Id - Continuous Drain C.75 A
Input Capacitance (Ciss.3790 pF @ 25 V
Manufactureronsemi, Fairchild Semic.
Manufacturer Part No.HUF75645S3ST
Manufacturer Product Nu.HUF75645S3ST
Maximum Operating Tempe.+ 175 C
Mfronsemi
Minimum Operating Tempe.- 55 C
Mounting StyleSMD/SMT
Mounting TypeSurface Mount
Operating Temperature-55?C ~ 175?C (TJ)
PackageTape & Reel (TR)
Package / CaseTO-263-3, D?Pak (2 Lead.
Package/CaseD2PAK-2
PackagingReel
Part # AliasesHUF75645S3ST_NL
Pd - Power Dissipation310 W
Power Dissipation (Max)310W (Tc)
Product CategoryMOSFET
Product StatusLast Time Buy
Rds On (Max) @ Id, Vgs14mOhm @ 75A, 10V
Rds On - Drain-Source R.14 mOhms
Rise Time117 ns
SeriesUltraFET?, HUF75645
Supplier Device PackageD?PAK (TO-263)
TechnologyMOSFET (Metal Oxide)
Transistor PolarityN-Channel
Typical Turn-Off Delay .41 ns
Unit Weight1.312 g
Vds - Drain-Source Brea.100 V
Vgs (Max)?20V
Vgs - Gate-Source Break.20 V
Vgs(th) (Max) @ Id4V @ 250?A

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Win SourceHUF75645S3ST0.9137697Fairchild/ON Semiconductor0.91 @ 37
HotendaH18143331.760438001600Fairchild Semiconductor1.76043 @ 800
thumbzoomNewark15R34521.9880010ONSEMI1.98 @ 800
Bristol ElectronicsHUF75645S3ST2.3625110FSC2.3625 @ 10
thumbzoomTMEHUF75645S3ST3.18110ONSEMI3.18 @ 10
thumbzoomDigi-Key9653763.516140onsemi3.516 @ 10
thumbzoomRadwellHUF75645S3ST4.4110FAIRCHILD SEMICONDUCTOR1.04.4 @ 10
thumbzoomswatee.comHUF75645S3ST4.891725Fairchild Semiconductor4.89 @ 10
AmazonTPB00DJY5FWM6.971102FAIRCHILD SEMICONDUCTOR6.97 @ 10
