Molex 26013114

B07QW446WZ

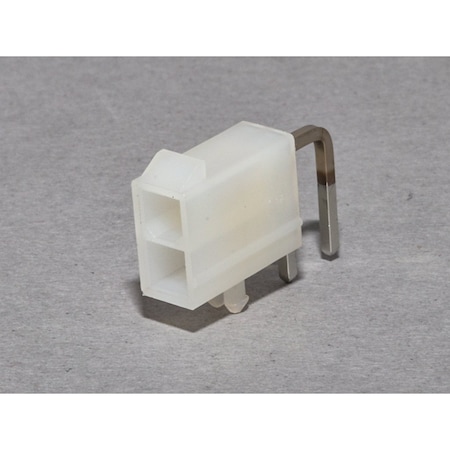

26013114, Conn Power HDR 2 POS Solder RA Thru-Hole 2 Terminal 1 Port Mini-Fit Jr? Bag (50 Items)

26013114, Conn Power HDR 2 POS Solder RA Thru-Hole 2 Terminal 1 Port Mini-Fit Jr? Bag (50 Items)zoom

Attributes

Key Value
Alternate Part No.538-26-01-3114
ApplicationsGeneral Purpose, Indust.
Base Product Number002601
BrandMOLEX
CategoryConnectors, Interconnec.
Colornatural
Colournatural
Connectorsocket
Connector pinout layout2x1
Connector seriesMini-Fit Jr.
Connector TypeHeader
Contact Finish - MatingGold
Contact Finish - PostTin
Contact Finish Thicknes.15.0?in (0.38?m)
Contact Finish Thicknes.100.0?in (2.54?m)
Contact Length - Mating-
Contact Length - Post0.142" (3.60mm)
Contact MaterialBrass
Contact platingselectively gold plated
Contact PlatingGold
Contact ShapeSquare
Contact TypeMale Pin
Contacts pitch4.2mm
Current Rating13 A
Current Rating (Amps)-
DescriptionCONN HEADER R/A 2POS
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM14505-ND
Electrical mountingTHT
Fastening TypeLocking Ramp
FeaturesBoard Lock
Flammability ratingUL94V-2
Housing MaterialNylon
Ingress Protection-
Insulation Colornatural
Insulation Height0.378" (9.60mm)
Insulation MaterialPolyamide (PA66), Nylon.
Kind of connectormale
Locking systemlatch
ManufacturerMOLEX
Manufacturer Part No.26-01-3114
Manufacturer Product Nu.0026013114
Manufacturer Standard L.27 Weeks
Mated Stacking Heights-
Material Flammability R.UL94 V-2
Maximum current13A
Mechanical mountingPCB snap
MfrMOLEX
Mounting AngleRight
Mounting TypeThrough Hole, Right Ang.
Number of pins2
Number of Positions2
Number of Positions Loa.All
Number of Rows2
Operating Temperature-
Overall Contact Length-
PackageTray
Package Quantity1
PackagingBulk
Part # Aliases0026013114 5569-02A2GS2.
Pitch4.2 mm
Pitch - Mating-
Product CategoryHeaders & Wire Housings
Product StatusActive
Product TypeHeader Assemblies
Row Spacing - Mating0.165" (4.20mm)
SeriesMini-Fit Jr 5569, 5569
ShroudingShrouded - 4 Wall
Spatial orientationangled 90?
StyleBoard to Cable/Wire
TerminationSolder
Termination StyleThrough Hole
TradenameMini-Fit Jr.
Type of connectorwire-board
Voltage Rating-, 600 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomNewark01AH08750.3511175MOLEX0.351 @ 50
WaldomMOLEX 26-01-31140.451504537MOLEX0.45 @ 150
Verical26-01-31140.5761114528Molex0.576 @ 50
Onlinecomponents.com26-01-31140.591205MOLEX / WALDOM0.59 @ 50
thumbzoomNEP Electronics26-01-31140.61761504507Molex0.6176 @ 150
Mouser538-26-01-31140.81615482Molex0.816 @ 50
thumbzoomZoroG40456810.8315050Molex0.83 @ 150
HotendaH13692410.85811756Molex0.858 @ 50
thumbzoomTMEMX-26-01-31140.92911858MOLEX0.929 @ 50
thumbzoomDigi-Key44256200.952111998Molex0.952 @ 50
RS Delivers179-18700.98041360Molex0.9804 @ 50
thumbzoomswatee.com26-01-31141.8812577Molex1.88 @ 50
