Nichicon UHV1V102MHD

B07344ZCK2

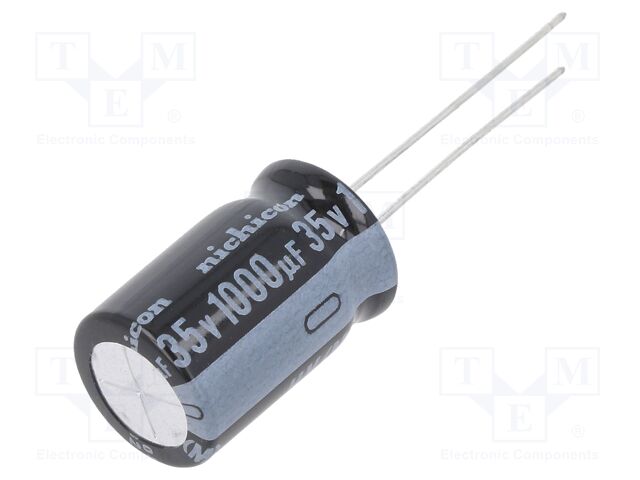

NICHICON UHV1V102MHD HV Series 1000 uF 35V 105?C ?12.5x20 mm LS=5 mm Radial Aluminum Electrolytic Cap - 100 item(s)

NICHICON UHV1V102MHD HV Series 1000 uF 35V 105?C ?12.5x20 mm LS=5 mm Radial Aluminum Electrolytic Cap - 100 item(s)zoom

Attributes

Key Value
Alternate Part No.647-UHV1V102MHD
ApplicationsGeneral Purpose
Body dimensions?12.5x20mm
BrandNichicon
Capacitance1000?F, 1000 uF, 1000 ?F
Capacitance Range1000 to 9999 uF
Case Diameter12.5 mm
Case Length20 mm
CategoryCapacitors
Dimensions12.5 mm Dia. x 20 mm L
Dissipation Factor DF0.11
Element MaterialAluminum Electrolytic
ESR (Equivalent Series .-
Height - Seated (Max)0.866" (22.00mm)
Impedance16 mOhms, 16m?
Kind of capacitorlow ESR
Lead Spacing5 mm, 0.197" (5.00mm)
Leakage Current350 uA
Lifetime @ Temp.6000 Hrs @ 105?C
Load Life6000 h
ManufacturerNichicon
Manufacturer Part No.UHV1V102MHD
Maximum Operating Tempe.+ 105 C
MfrNichicon
MountingTHT
Mounting TypeThrough Hole
Operating current2920mA
Operating Temperature-40?C ~ 105?C
Operating temperature-40...105?C
Operating voltage35V DC
PackageBulk
Package / CaseRadial, Can
PackagingBulk
PolarizationPolar
ProductLow Impedance Electroly.
Product CategoryAluminium Electrolytic .
Product StatusNot For New Designs
Ratings-
Ripple Current2920 mA
Ripple Current @ High F.2.92 A @ 100 kHz
Ripple Current @ Low Fr.1.752 A @ 120 Hz
SeriesUHV, HV
Service life6000h
Size / Dimension0.492" Dia (12.50mm)
Surface Mount Land Size-
Terminal pitch5mm
Termination StyleRadial
Tolerance?20%, 20 %
Type of capacitorelectrolytic
Voltage - Rated35 V
Voltage Rating DC35 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
ArrowUHV1V102MHD0.4381100Nichicon0.438 @ 100
HotendaH2879140.4951100Nichicon0.495 @ 100
thumbzoomTMEUHV1V102MHD0.5351000100NICHICON0.535 @ 1000
thumbzoomNewark11R62440.5581000100NICHICON0.558 @ 1000
Mouser647-UHV1V102MHD0.5671100Nichicon0.567 @ 100
us.rs-online.com709368820.59500100Nichicon0.59 @ 500
Future Electronics19516560.611881008600Nichicon0.61188 @ 100
Digi-Key49925420.6161100Nichicon0.616 @ 100
thumbzoomRadwellUHV1V102MHD0.7500100NICHICON0.7 @ 500
thumbzoomswatee.comUHV1V102MHD1.515880Nichicon1.5 @ 100
