CAI - SCHNEIDER ELECTRIC XB5AD25

B07J2VPNL6

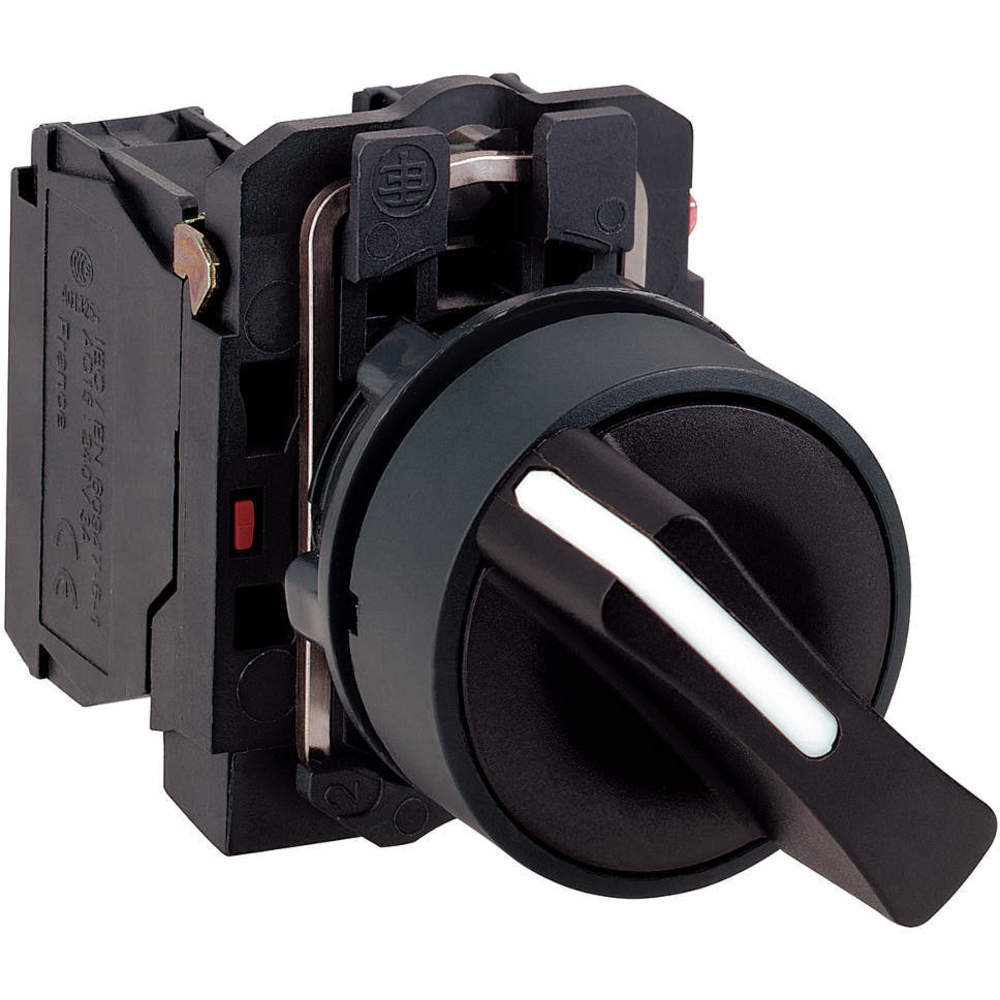

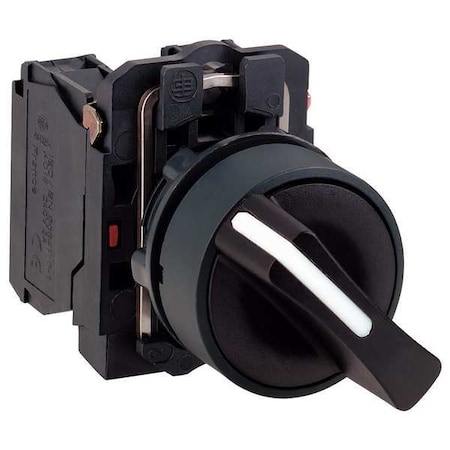

Schneider Electric Non-Illuminated Selector Switch, Size: 22mm, Position: 2, Action: Maintained/Maintained

Schneider Electric Non-Illuminated Selector Switch, Size: 22mm, Position: 2, Action: Maintained/Maintainedzoom

Attributes

Key Value
ActionMaintained / Maintained.
Actuatorstay put;Black standard.
Actuator TypeLever
Amperage Rating10
Approval AgencyCSA, UL
ApprovalsCSA, UL
Basic MaterialPlastic
BezelPlastic Round
Bezel ColorChrome
Bezel ColourChrome
Bezel MaterialPlastic
BrandSchneider Electric
CamNo Cam
Catalog NumberXB5AD25
CategorySwitches
CircuitDPST-NO/NC
ColorBlack
ColourBlack
ConnectionScrew clamp terminals,
Contact Configuration1 NO + 1 NC
Contact Form1NO/1NC
Contact Rating10A @ 600V AC, AC15 - D.
Contacts1NO, 1NC
Country of OriginFR - France, France
Current (A)0-6 A
Current Rating (Amps)6A (AC), 550mA (DC)
Depth70 mm
Depth Behind Flange-
DescriptionHARMONY XB5, SELECTOR S.
Detailed DescriptionSelector Switch 2 Posit.
Digi-Key Part Number4008-XB5AD25-ND
ECCNEAR99
Electrical Life1,000,000 Cycles
EnclosureNEMA 4/4X/13
Environmental ConditionsWATER TIGHT, DUST TIGHT.
Family NameHarmony XB4 / XB5 Family
Family SeriesSquare D Switches
Features-
Gross Weight0.115 lbs
GTIN00785901716150
Height42 mm
IlluminationNon-Illuminated
Illumination Type, Color-
Illumination Voltage (N.-
Ingress ProtectionIP67/IP69/IP69K - Dust .
Insulation600 V 3)EN 60947-1
IP RatingIP67, IP69, IP69K, 65
ItemNon-Illuminated Selecto.
Item NumberXB5AD25
Item TypeSelector switch
Key RemovalNo Key
Made in USANo
ManufacturerSquare D, Schneider Ele.
Manufacturer Part Number590355
Manufacturer Product Nu.XB5AD25
Manufacturer Standard L.5 Weeks
MaterialDark grey plastic
Max Voltage600 VAC, 600 VDC
Mechanical Life1,000,000 Cycles
MfrSchneider Electric
Mounting Diameter22 mm
Mounting Size (mm)22 mm
Mounting TypePanel Mount
NEMA Contact Rating Des.B600/Q600
NEMA Rating1, 12, 13, 2, 3, 4, 4X
Net Weight0.09 lbs
Number of Positions2
Operating Temperature-40-70 A Degrees C, -40.
Operator ColorBlack
Operator Head MaterialPlastic
Operator TypeKnob
PackageBox
Panel Cutout DimensionsCircular - 22.00mm Dia
Position2
Product StatusActive
RoHSNo
Selector FunctionMaintained
SeriesHarmony XB5, Harmony XB.
Size22 mm, 2.76
Special FeaturesPLASTIC,SELECTOR SWITCH
StandardUL LISTED FILE NUMBER E.
StandardsCE Marked, CSA Certifie.
Sub BrandXB5
Switch FunctionMaintained, On-Off, Off.
Switch Operation @ Posi.O
Switch Operation @ Posi.X
Switch Operation @ Posi.No Third Position
Switch Operation @ Posi.No Fourth Position
Terminal TypeScrew
Termination StyleScrew Terminal
TypeStandard
Type of OperatorLever
UNSPSC39122216
UPC785901716150
UPC Code785901716150
Voltage Rating - AC120 V
Voltage Rating - DC125 V
Warranty DescriptionContractual Warranty:18.
Width30 mm

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomTMEXB5AD2521.6114SCHNEIDER ELECTRIC21.61 @ 1
thumbzoomkempstoncontrols.co.ukXB5AD2527.8890561In StockSchneider27.889056 @ 1
RS Delivers123-815128.584147Schneider Electric28.584 @ 1
thumbzoommostelectric.comXB5AD2545.5317SQUARE D/TELEMECANIQUE45.53 @ 1
us.rs-online.com7033718946.1216Schneider Electric46.12 @ 1
industrialrefrigerationparts.comXB5AD2547.061In StockSchneider Electric47.06 @ 1
thumbzoomZoroG640994353.151In StockSchneider Electric53.15 @ 1
standardelectricsupply.com33535753.871In StockSchneider Electric53.87 @ 1
thumbzoomNewark66AH760660.82114SCHNEIDER ELECTRIC60.82 @ 1
thumbzoomblackhawksupply.comXB5AD2564.01In StockSquare D64.0 @ 1
thumbzoomGalcoXB5AD25-SQD65.2316Square D0.11565.23 @ 1
thumbzoomDigi-Key1661480466.8111Schneider Electric66.81 @ 1
grainger.caSQDXB5AD2567.528990241In StockSCHNEIDER ELECTRIC0.1267.52899024 @ 1
thumbzoomRadwellXB5AD2570.013SCHNEIDER ELECTRIC TELEMECANIQUE70.0 @ 1
AmazonTPB011ONK27M71.691In Stock2Schneider Electric71.69 @ 1
Future Electronics402841974.6165In StockSchneider Electric74.616 @ 5
Graybar2200755276.161In StockSquare D (Schneider Electric)76.16 @ 1
thumbzoomsustainablesupply.comC119772483.171In StockSchneider Electric0.1283.17 @ 1
thumbzoomNational Supply Network6953596183.721In StockSchneider Electric83.72 @ 1
thumbzoomcrescentelectric.com6961985.116Schneider Electric85.1 @ 1
thumbzoomRaptor SuppliesAJ2DMR104.97503251In StockSCHNEIDER ELECTRIC104.9750325 @ 1
thumbzoomebay.com_sparepartheroXB5AD25116.41In StockSCHNEIDER ELECTRIC116.4 @ 1
thumbzoomebay.com_nbpalmetto-salesXB5AD25140.481In StockSCHNEIDER ELECTRIC140.48 @ 1
thumbzoomebay.com_surpluselectricalconnectionsllcXB5AD25155.221In StockSCHNEIDER ELECTRIC155.22 @ 1
thumbzoomebay.com_plccenterXB5AD25155.991In StockSCHNEIDER ELECTRIC155.99 @ 1
thumbzoomebay.com_radwell_internationalXB5AD25199.541In StockSCHNEIDER ELECTRIC199.54 @ 1
