TE Connectivity

B00KI4BQBK

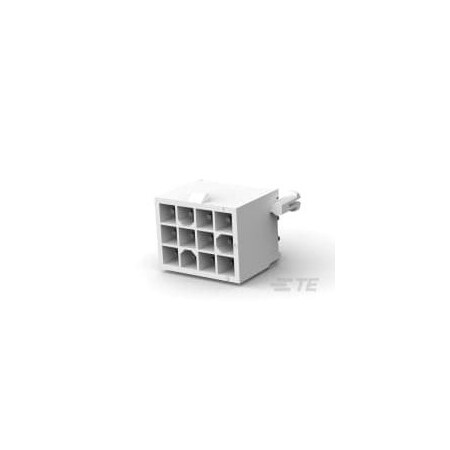

TE Connectivity 1-770186-0 .163" Centerline, 600 V, 9.5 A max.

TE Connectivity 1-770186-0 .163" Centerline, 600 V, 9.5 A max.zoom

Attributes

Key Value
Accessory Type-
Alternate Mfr Part Numb.1-770186-0
ApplicationsGeneral Purpose
Base Product Number770186
CategoryConnectors, Interconnec.
Connector StyleWire-to-Board
Connector TypeHeader
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.150.0?in (3.81?m)
Contact Finish Thicknes.150.0?in (3.81?m)
Contact Length - Mating-
Contact Length - Post0.175" (4.45mm)
Contact MaterialBrass
Contact ShapeCircular
Contact TypeMale Pin, Pin ; Tab
Country of Origin (subj.Mexico
Current Rating9.5 A
Current Rating (Amps)Varies by Wire Gauge
DescriptionCONN HEADER VERT 12POS .
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberA32465-ND
Family NameMATE-N-LOK Connector Fa.
Fastening TypeLocking Ramp
FeaturesBoard Lock
For Use WithPlug Housing
Housing TypeReceptacle
Ingress Protection-
Insulation ColorWhite
Insulation Height0.531" (13.50mm)
Insulation MaterialPolyamide (PA), Nylon
ManufacturerTE Connectivity AMP Con.
Manufacturer Product Nu.1-770186-0
Manufacturer Standard L.14 Weeks
Mated Stacking Heights-
Material Flammability R.UL94 V-0
MfrTE Connectivity AMP Con.
Mounting TypeThrough Hole, PCB Mount
Number of Contacts12
Number of Positions12
Number of Positions Loa.All
Number of Rows3
Operating Temperature-20?C ~ 85?C
Overall Contact Length-
PackageBulk
Package Quantity200
PackagingBag
Pitch4.14 mm (0.163")
Pitch - Mating0.163" (4.14mm)
Plating MaterialTin
Primary TypeSoft Shell
Product StatusActive
Product TypeHeader
Row Spacing - Mating0.163" (4.14mm)
SeriesMini-Universal MATE-N-L.
ShroudingShrouded - 4 Wall
StyleBoard to Cable/Wire
Temperature Range-55 to 105 C
TerminationSolder
TypeReceptacle
Voltage Rating600VAC

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomExcessParts.Net1-770186-00.471147TE CONNECTIVITY0.47 @ 1
Power and Signal Group1-770186-01.0286120097TE Connectivity1.0286 @ 1200
WaldomTE CONNECTIVITY AMP BRAND 1-770186-01.0650949TE CONNECTIVITY/AMP BRAND1.06 @ 50
Onlinecomponents.com1-770186-01.218595TE Connectivity / AMP Brand1.2 @ 1
Future Electronics11010621.511215TE Connectivity1.5 @ 1
thumbzoomZoroG5010091271.77556Te Connectivity1.77 @ 5
thumbzoomNewark87K29251.821284AMP - TE CONNECTIVITY1.82 @ 1
Digi-Key6970512.06112618TE Connectivity AMP Connectors2.06 @ 1
us.rs-online.com709808352.33142TE Connectivity2.33 @ 1
RS Delivers500-430P3.0876145TE Connectivity3.0876 @ 1
AmazonTPB07KTH5DTR40.021561TE Connectivity / AMP Brand40.02 @ 1
