TE Connectivity 4-1825136-9

B010IINTGA

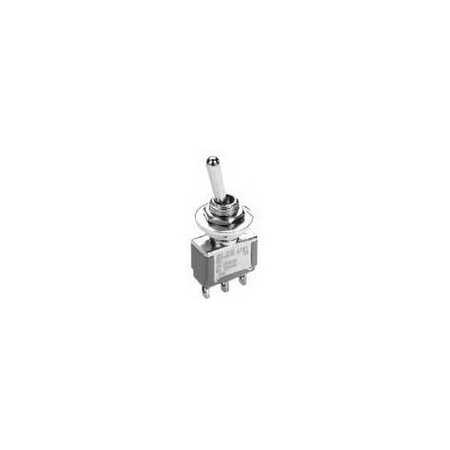

TE Connectivity Part Number 4-1825136-9

TE Connectivity Part Number 4-1825136-9zoom

Attributes

Key Value
Actuator FinishNickel
Actuator Length10.41mm
Actuator MaterialBrass, Nickel Plated
Actuator TypeStandard Round, Bat
Alternate Mfr Part Numb.4-1825136-9
Bushing Length.35
Bushing StyleThreaded
Bushing Thread1/4-40
Bushing Thread Size1/4-40
CircuitSPDT
Configuration (Pole-Thr.Single Pole - Double Th.
Contact Base MaterialCopper
Contact Current Rating5
Contact FormSPDT
Contact Resistance10
Current Rating5 A
Current Rating (Amps)5A (AC/DC)
Dielectric Strength1000 VAC, 1000
Electrical Life6,000 Cycles
FeaturesEpoxy Sealed Terminals
IlluminationNon-Illuminated
Illumination Type, Color-
Illumination Voltage (N.-
Ingress Protection-
Insulation Resistance1000
MfrTE Connectivity ALCOSWI.
Mounting TypeSolder, Panel Mount, Bu.
Number of Poles1
Number of Positions2
Operating FunctionOn On
Operating Temperature-30?C ~ 85?C
OperationOn-On
Package Quantity1
Panel Cutout DimensionsCircular - 6.35mm Dia
Part StatusActive
Process SealedNo
Product TypeSwitch
Seal TypeTerminal Seal (Epoxy)
SealedYes
SeriesA Series
Switch Contact Plating .Silver
Switch FunctionOn-On
Switch TypeToggle
TerminationSolder Lugs
Termination StyleSolder Lug
Termination TypeWire Lugs
Toggle ActuationVertical
Toggle Length10.4?mm?[?.41?in?]
Toggle StyleBaton Long
TypeToggle
UL Flammability RatingUL 94V-1
Voltage Rating250 V, 125 VAC, 28 VDC
Voltage Rating - AC120 V
Voltage Rating - DC28 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
WaldomTE CONNECTIVITY ALCOSWITCH A101SYZQ042.093036TE CONNECTIVITY / ALCOSWITCH2.09 @ 30
thumbzoomNewark98K90533.2211852TE CONNECTIVITY3.22 @ 25
Onlinecomponents.comA101SYZQ043.5210953TE Connectivity3.52 @ 25
us.rs-online.com701559343.611743TE Connectivity3.61 @ 25
RS Delivers783-12643.744125TE Connectivity3.744 @ 25
TE Connectivity4-1825136-95.530711778TE Connectivity (TE)5.5307 @ 25
thumbzoomZoroG600967793100.5125Alcoswitch100.5 @ 25
