Key ^ | Value |
---|---|
Body Style | Threaded |
Clamping Force | 5,000 lb |
Effective Area Clamped | 1.178 sq in |
Extended Height | 9.96 in |
Function | Double Acting |

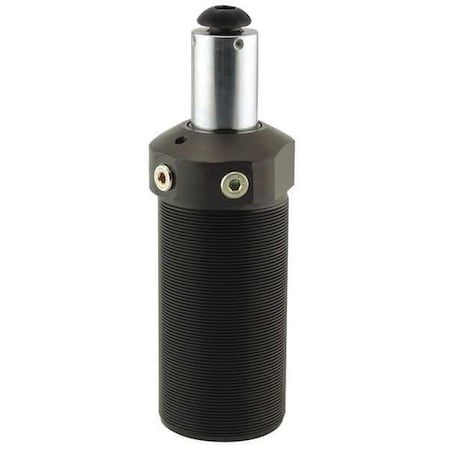

Item | Swing Clamp Hydraulic Cylinders |
Material of Construction | Steel |
Max. Oil Flow | 1.5 gpm |
Mounting Thread | 2-1/2"-16 |
Oil Capacity Clamped | 1.955 cu in |
Oil Capacity Unclamped | 3.992 cu in |
Outside Dia. | 2.5 in |
Port Size | #4 SAE |
Pressure Range | 500 to 5000 psi |
Stroke | 0.63" Verticle/1.66" Total |
Swing Angle | 90 Degrees |
Turns | Left |
Type | Swing |
