Molex 22272051

B07QV3TK27

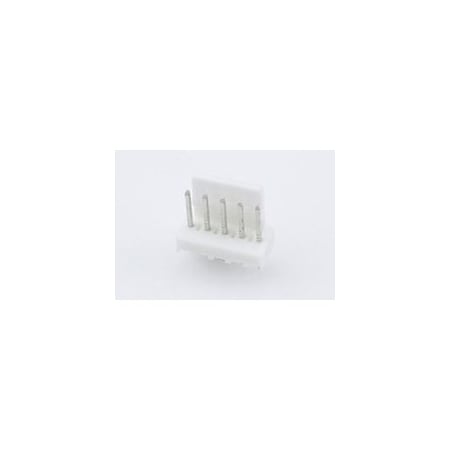

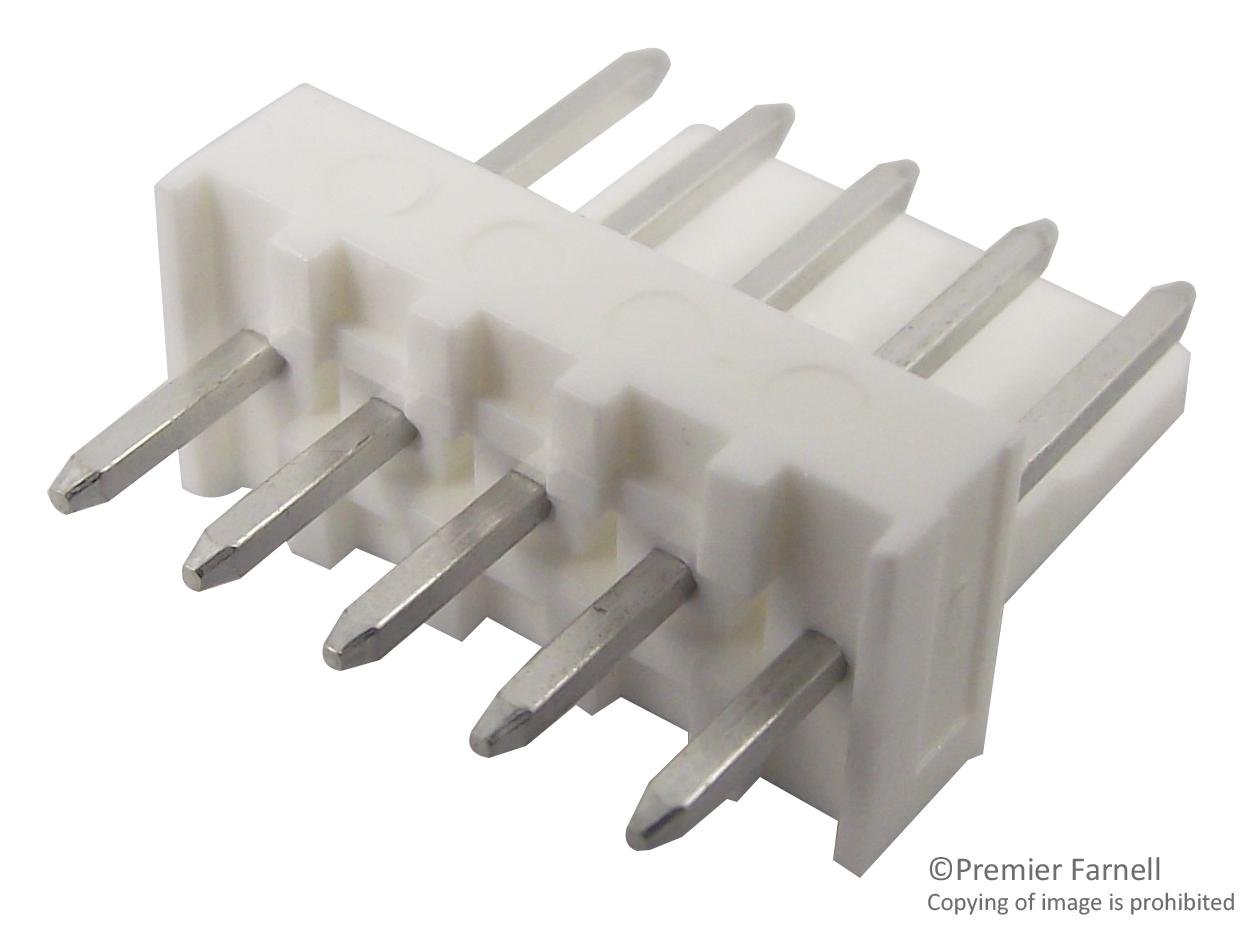

22272051, Conn Wire to Board HDR 5 POS 2.54mm Solder ST Thru-Hole KK? Bag (100 Items)

22272051, Conn Wire to Board HDR 5 POS 2.54mm Solder ST Thru-Hole KK? Bag (100 Items)zoom

Attributes

Key Value
Alternate Mfr Part Numb.AE-6410-05A(222)
ApplicationSignal ; Wire-to-Board
ApplicationsAutomotive, General Pur.
Base Product Number002227
CaseStandard
CategoryConnectors, Interconnec.
Circuits (Loaded)5
ColorWhite, Natural
Color - ResinNatural (White)
Connector TypeHeader
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.100.0?in (2.54?m)
Contact Finish Thicknes.100.0?in (2.54?m)
Contact Length - Mating0.295" (7.49mm)
Contact Length - Post0.140" (3.56mm)
Contact MaterialBrass
Contact ShapeSquare
Contact TypeMale Pin
CSALR19980
Current - Maximum per C.4.0A
Current Rating4 A
Current Rating (Amps)-
DescriptionCONN HEADER VERT 5POS 2.
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM4114-ND
Family NameKK 254
Fastening TypeFriction Lock
Features-
Flammability94V-0
Ingress Protection-
Insulation ColorNatural
Insulation Height0.461" (11.70mm)
Insulation MaterialPolyamide (PA), Nylon
Lock to Mating PartYes
ManufacturerMolex Inc, Molex
Manufacturer Product Nu.0022272051
Manufacturer Standard L.9 Weeks
Mated Stacking Heights-
Material - MetalBrass
Material - Plating Mati.Tin
Material - Plating Term.Tin
Material Flammability R.UL94 V-0
Max. Cycles at Max. Pro.1
MfrMolex
Mounting TypeThrough Hole
Number of Circuits5
Number of Contacts5
Number of Positions5
Number of Positions Loa.All
Number of Rows1
Operating Temperature-
OrientationVertical
Overall Contact Length0.560" (14.22mm)
PackageBulk
PC Tail Length3.56mm
PCB Thickness - Recomme.1.60mm
Pitch2.54 mm (0.100")
Pitch - Mating0.100" (2.54mm)
Pitch - Mating Interface2.54mm
Pitch - Termination Int.2.54mm
Plating MaterialTin
Plating min - Mating5.080?m
Plating min - Terminati.5.080?m
Polarized to Mating PartYes
Primary TypeBoard Mount
Process Temperature max.235
Product StatusActive
Row Spacing - Mating-
SeriesKK254, 6410, 6410 Series
ShroudedPartial
ShroudingShrouded - 1 Wall
SKU393736
Special FeaturesLow-Halogen
StyleBoard to Cable/Wire
TerminationSolder, Through Hole
Termination Interface: .Through Hole
TypeSemiConductor, Header
ULE29179
Voltage - Maximum500V
Voltage Rating-

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Power and Signal Group00222720510.11238000100Molex0.1123 @ 8000
Sager Electronics00222720510.2288000100Molex0.228 @ 8000
Onlinecomponents.com22-27-20510.264130100Molex0.264 @ 130
WaldomMOLEX 22-27-20510.26820010195MOLEX0.268 @ 200
thumbzoomNEP Electronics22-27-20510.339725014585Molex0.3397 @ 250
thumbzoomNewark89K73020.347117632MOLEX0.347 @ 100
thumbzoomDigi-Key11305800.3735141377Molex0.3735 @ 100
thumbzoomTMEMX-6410-05A0.443310286MOLEX0.443 @ 100
us.rs-online.com703730520.5410100Molex Incorporated0.54 @ 100
RS Delivers483-8499P0.59412680Molex0.594 @ 100
Win Source22-27-20510.59885100Molex, LLC0.598 @ 100
thumbzoomRadwell22-27-20510.710100MOLEX0.7 @ 100
thumbzoomAmazonSCB011N9N7X84.11100Molex4.1 @ 100
AmazonTPB00OVF7FE45.9911002MOLEX5.99 @ 100
Little Diode2227205129.71033651100MOLEX29.7103365 @ 100
thumbzoomZoroG7769094110.01100Molex110.0 @ 100
