Molex 90122-0767

B00GQQVZGU

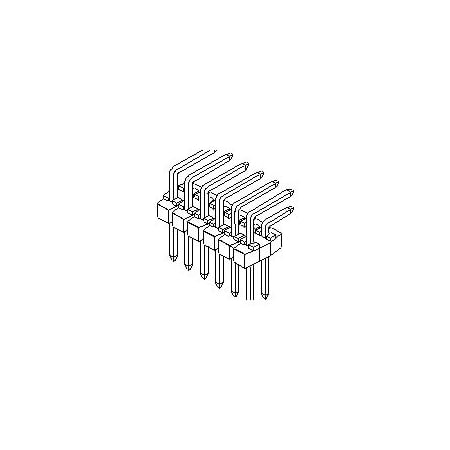

Molex / Waldom 90122-0767 Connector Headers and PCB Receptacles

Molex / Waldom 90122-0767 Connector Headers and PCB Receptacleszoom

Attributes

Key Value
Alternate Part No.538-90122-0767
ApplicationsAutomotive, General Pur.
Base Product Number090122
BrandMolex
CategoryConnectors, Interconnec.
ColorBlack
Connector TypeHeader, Breakaway
Contact FinishGold Plated
Contact Finish - MatingGold
Contact Finish - PostTin
Contact Finish Thicknes.15.0?in (0.38?m)
Contact Finish Thicknes.118.1?in (3.00?m)
Contact Length - Mating0.266" (6.75mm)
Contact Length - Post0.114" (2.90mm)
Contact MaterialBrass
Contact PlatingGold
Contact Plating Thickne.0.381 ?m
Contact ShapeSquare
Contact TypeMale Pin
Current Rating3 A
Current Rating (Amps)-
DescriptionCONN HEADER R/A 14POS 2.
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM50030-14-ND
Fastening TypePush-Pull
FeaturesBreakaway, -
Flammability RatingUL 94V-0
Hole Center to Center2.54 mm
Ingress Protection-
Insulation ColorBlack
Insulation Height0.242" (6.14mm)
Insulation MaterialPolyester, Glass Filled
ManufacturerMolex
Manufacturer Part No.90122-0767
Manufacturer Product Nu.90122-0767
Mated Stacking Heights-
MaterialPolyester
Material Flammability R.UL94 V-0
Max. Temp.125?C
Max. Voltage350V
MfrMolex
Mounting TypeThrough Hole, Right Ang.
Number of Contacts14
Number of Positions14
Number of Positions Loa.All
Number of Rows2
Operating Temperature-
Overall Contact Length-
PackageBulk
Package Quantity1
PackagingTray
Part # Aliases0901220767
Pitch2.54 mm
Pitch - Mating0.100" (2.54mm)
Product CategoryHeaders & Wire Housings
Product StatusActive
Product TypeHeaders
Row Spacing - Mating0.100" (2.54mm)
Series90122, C-Grid III 90122
ShroudingUnshrouded
StandardsUL E29179
StyleBoard to Board or Cable
Terminal FinishTin Plated
Terminal TypeThrough Hole
TerminationSolder
Termination StyleThrough Hole
TradenameC-Grid
TypeBreakaway
Voltage Rating-, 350 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Onlinecomponents.com90122-07671.720287Molex1.7 @ 25
thumbzoomjensentools.com101981951.81125Molex1.81 @ 25
thumbzoomTMEMX-90122-07671.84128MOLEX1.84 @ 25
Mouser538-90122-07672.27184Molex2.27 @ 25
thumbzoomDigi-Key54185902.3468125Molex2.3468 @ 25
HotendaH43114092.6824125Molex2.6824 @ 25
Newark94M27552.88125MOLEX2.88 @ 25
RS Delivers468-13503.6456150Molex3.6456 @ 25
thumbzoomswatee.com90122-07674.32182Molex4.32 @ 25
thumbzoomZoroG40499245265.0125Molex5265.0 @ 25
