RT424024

B00LQP235I

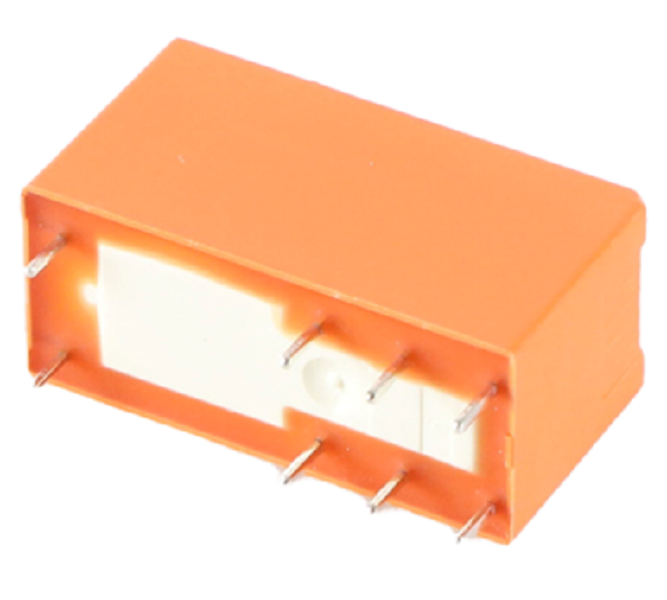

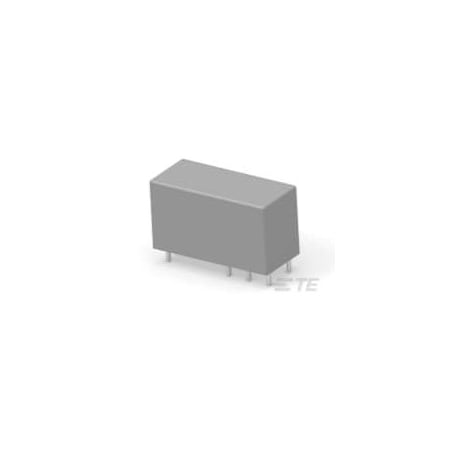

TE CONNECTIVITY / SCHRACK RT424024 POWER RELAY, DPDT, 24VDC, 8A, PC BOARD (5 pieces)

TE CONNECTIVITY / SCHRACK RT424024 POWER RELAY, DPDT, 24VDC, 8A, PC BOARD (5 pieces)zoom

Attributes

Key Value
Alternate Mfr Part Numb.6-1393243-8
Alternate Part No.655-RT424024
Base Product NumberRT4
BrandTE Connectivity / Schra.
CategoryRelays
Coil Current16.7 mA
Coil InsulationClass F
Coil Magnetic SystemMonostable, DC
Coil Power Rating Class300 ? 400
Coil Power Rating DC400
Coil Resistance1440 Ohms, 1.44 kOhms, .
Coil Special FeaturesUL Coil Insulation Clas.
Coil TerminationSolder Pin
Coil TypeNon-Latching, Non Latch.
Coil Voltage24VDC, 24 VDC
Coil Voltage Rating24
Contact Arrangement2 Form C (CO)
Contact Current Class5 ? 10, 16
Contact Current Rating8 A
Contact Current Rating .8
Contact FormDPDT, DPDT (2 Form C)
Contact Limiting Breaki.8
Contact MaterialAgNi90/10, Silver Nicke.
Contact Number of Poles2
Contact Rating (Current)8 A
Contact Switching Volta.400
Contact TerminationPCB
Contact Voltage Rating300, 250
Control Voltage24
Country of Origin (subj.Austria
Current Rating8 A
DescriptionRELAY GEN PURPOSE DPDT .
Detailed DescriptionGeneral Purpose Relay D.
Digi-Key Part NumberPB969-ND
Environmental Category .RTII
Features-
FunctionGeneral Purpose
Height15.7 mm
Length29 mm
ManufacturerTE Connectivity, TE Con.
Manufacturer Part No.RT424024
Manufacturer Product Nu.RT424024
Manufacturer Standard L.46 Weeks
Maximum Switching Curre.15 A
MfrTE Connectivity Potter .
Mounting StyleThrough Hole
Mounting TypeThrough Hole
Must Operate Voltage16.8 VDC
Must Release Voltage2.4 VDC
Number of Pins8
Operate Time8 ms
Operating Temperature-40?C ~ 85?C
PackageBox
Packaging MethodCarton, Tube
Part # Aliases6-1393243-8
Power Consumption400 mW
Power Relay TypeStandard
Primary TypePower Relays
ProductPower Relays
Product CategoryGeneral Purpose Relays
Product Height15.7?mm?[?.618?in?]
Product Length29?mm?[?1.142?in?]
Product StatusActive
Product Width12.7?mm?[?.5?in?]
Relay Mounting TypePrinted Circuit Board, .
Relay TypeElectromechanical, Gene.
Release Time6 ms
Seal RatingSealed - Flux Protection
SeriesRT2 SCHRACK Series, RT2.
StandardscULus, CSA, VDE, RoHS
Switching Voltage250 VAC, 400VAC - Max
Terminal TypePCB-THT, Plug-In
TerminationPCB
Termination StyleSolder Pin, PC Pin
TypeCube Style
Width12.7 mm

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
WaldomTE CONNECTIVITY POTTER-BRUMFIELD RT4240241.824039TE CONNECTIVITY / POTTER-BRUMFIELD1.82 @ 40
Win Source6-1393243-82.09251000TE Connectivity2.09 @ 25
Allied Electronics712107472.33142TE Connectivity2.33 @ 1
thumbzoomCarlton Bates Company741149985702.6138TE CONNECTIVITY2.6 @ 1
Onlinecomponents.comRT4240242.713337TE Connectivity / P&B Brand2.7 @ 1
thumbzoomZoroG5010178012.79338Te Connectivity2.79 @ 3
thumbzoomComponent Electronics710-24V-1803.08132Tyco Electronics3.08 @ 1
Future Electronics97198993.3121966TE Connectivity3.312 @ 1
Newark75AC16723.34401959POTTER&BRUMFIELD - TE CONNECTIVITY3.34 @ 25
us.rs-online.com701988883.5913466TE Connectivity3.59 @ 1
thumbzoomgsistore.comRT4240243.9111TE Connectivity3.91 @ 1
thumbzoomswatee.comRT4240244.4112052TE Connectivity4.41 @ 1
TE Connectivity6-1393243-84.807110125TE Connectivity (TE)4.807 @ 1
RS Delivers680-3849P4.812112305TE Connectivity4.812 @ 1
thumbzoommidwestapplianceparts.comRT424024-TV-P6.5511TE Connectivity6.55 @ 1
thumbzoomVoomi SupplyRT42402414.991In StockTE Connectivity14.99 @ 1
thumbzoomDigi-Key109529316.68113273TE Connectivity Potter & Brumfield Relays16.68 @ 1
AmazonTPB07KXB2L4655.071385TE Connectivity / AMP Brand55.07 @ 1
AmazonSCB07KXB2L4689.99138TE Connectivity / AMP89.99 @ 1
