XB6DW3B5B

B001ZS5J4S

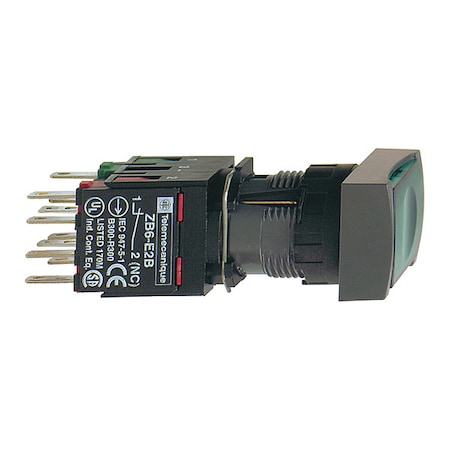

Pushbutton 240Vac 15Amp Xb6 +Options

Pushbutton 240Vac 15Amp Xb6 +Optionszoom

Attributes

Key Value
[Ui] Rated Insulation V.250 V 3)EN/IEC 60947-1
[Uimp] Rated Impulse Wi.4 kV EN/IEC 60947-1
Actionslow-break
Actuationspring return
Actuatorspring return;Green flu.
Actuator TypeRectangular, Button, Fl.
Bezel Materialplastic
BrandSchneider Electric
Bulb Baseintegral LED
Cad Overall Depth57 mm
Cad Overall Height18 mm
Cad Overall Width24 mm
Catalog NumberXB6DW3B5B
CategorySwitches
CircuitDPST-NO/NC
Color - Actuator/CapGreen
ConnectionFaston connectors 2.8 x.
Connections - TerminalsFaston connectors 2.8 x.
Contact Configuration1 NO + 1 NC
Contact Operationslow-break
Contact RatingAC15 - DC13
Contacts1NO, 1NC
Contacts Type And Compo.1 NO + 1 NC
Country of OriginMexico
Current (A)10 A
Current Rating (Amps)3A (AC), 550mA (DC)
DescriptionCOMPLETE ILLUMINATED PU.
Detailed DescriptionPushbutton Switch DPST-.
Digi-Key Part Number4008-XB6DW3B5B-ND
Electrical Life1,000,000 Cycles
Electrical Reliability? = 10exp(-8) 5 V 1 mA .
EnclosureNEMA 13 UL 50-NEMA 4 UL.
Environmental ConditionsWATER TIGHT, DUST TIGHT.
Family SeriesSquare D Switches
Features-
Gross Weight0 lbs
Illumination Type, ColorLED, Green
Illumination Voltage (N.12 VDC
IndicatorLED,INTEGRAL LED
Ingress ProtectionIP65 - Dust Tight, Wate.
Insulation250 V 3)EN/IEC 60947-1
IP RatingIP65
ItemPushbutton 240Vac 15Amp.
Item NumberXB6DW3B5B
Item Typecomplete illuminated pu.
Lamp TypeLED
Lens/Button ColorGreen
Lens/Button ShapeRound Flush
Light SourceLED
Made in USANo
ManufacturerSquare D, Schneider Ele.
Manufacturer Part NumberXB6DW3B5B
Manufacturer Product Nu.XB6DW3B5B
Manufacturer Standard L.3 Weeks
Materialplastic
Mechanical Life-
MfrSchneider Electric
MountingPanel Mount
Mounting Diameter16 mm
Mounting Hole Size16 mm
Mounting TypePanel Mount, Front
NEMA RatingNEMA 4X, NEMA 13
Net Weight0 lbs
Nominal Lamp Voltage24 VAC, 24 VDC
Nominal Mounting Size16 mm
Operating Temperature-25?C ~ 70?C, -25-70 A .
OperationMomentary
PackageBox
Panel Cutout DimensionsCircular - 16.00mm Dia
Positive Openingwith EN/IEC 60947-5-1 a.
Product CertificationsCSA || GOST || CCC || UL
Product Or Component Ty.complete illuminated pu.
Product StatusActive
Protective TreatmentTC
Resistance To Electroma.10 V/m IEC 61000-4-3
Resistance To Electrost.6 kV on contact (on met.
SeriesHarmony XB6, Harmony XB.
Shock Resistance30 gn 18 ms) half sine .
Short-Circuit Protection6 A cartridge fuse gG
Size0.63
Special FeaturesCOMPLETE ILLUMINATED PU.
Standard+/- 3 MM 2-500 HZ)IEC 6.
StandardsEN/IEC 60947-1 || JIS C.
Sub BrandXB6
Switch FunctionOn-Off, Off-On
Termination StyleQuick Connect - 0.110" .
TypeStandard, Illuminated
Type Of Operatorspring return
UPC785901358558
UPC Code785901358558
Voltage Rating12 -24 V, 12...24 V AC/.
Voltage Rating - AC120 V
Voltage Rating - DC125 V
Warranty DescriptionContractual Warranty:18.

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
industrialrefrigerationparts.comXB6DW3B5B4.571In StockSchneider Electric4.57 @ 1
thumbzoomRadwellXB6DW3B5B32.011SCHNEIDER ELECTRIC TELEMECANIQUE32.0 @ 1
thumbzoomTMEXB6DW3B5B33.716SCHNEIDER ELECTRIC33.7 @ 1
thumbzoomGalcoXB6DW3B5B-SQD43.781In StockSquare D43.78 @ 1
thumbzoomZoroG063706547.291In StockSchneider Electric0.0347.29 @ 1
thumbzoomblackhawksupply.comXB6DW3B5B48.481In StockSquare D48.48 @ 1
us.rs-online.com7000869051.461In StockSchneider Electric51.46 @ 1
thumbzoomComponent Electronics171-59453.8513SCHNEIDER53.85 @ 1
thumbzoomDigi-Key1661408254.151In StockSchneider Electric54.15 @ 1
thumbzoommidwestapplianceparts.comXB6DW3B5B-SQ-P57.421In StockSquared57.42 @ 1
thumbzoomsustainablesupply.comC299456957.841In StockSchneider Electric0.0357.84 @ 1
thumbzoomNewark17C704758.01In StockSCHNEIDER ELECTRIC58.0 @ 1
thumbzoomcrescentelectric.com20551680.861In StockSchneider Electric80.86 @ 1
thumbzoomNational Supply Network6953610092.321In StockSchneider Electric92.32 @ 1
