Panduit LCD6-14AH-L

B00GWBPNRG

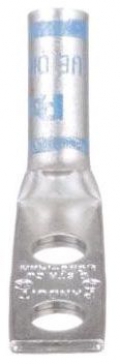

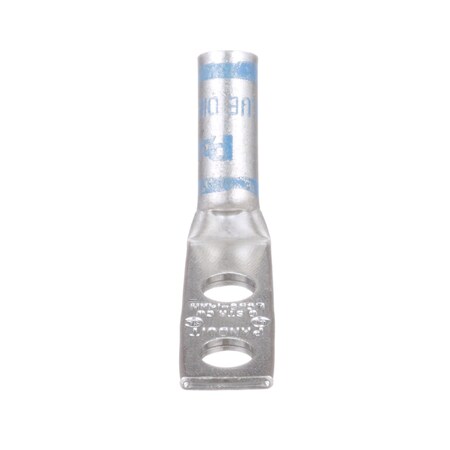

Panduit LCD6-14AH-L Connector Terminals

Panduit LCD6-14AH-L Connector Terminalszoom

Attributes

Key Value
Allowable Gauge Range6
Angle45?
ApprovalsCSA, UL
Base Product NumberLCD6
CategoryConnectors, Interconnec.
ColorBlue
Color CodeBlue
Contact FinishElectro-Tin
Contact MaterialCopper
Country of Origin (subj.Mexico
DescriptionCONN TERM RECT TONG 6 A.
Detailed DescriptionTerminal Connector Rect.
Diameter - Barrel ID0.220" (5.59mm)
Diameter - Barrel OD0.310" (7.87mm)
Diameter - Ring ID0.270" (6.86mm)
Digi-Key Part Number298-11822-ND
Family SeriesPanduit Terminals, Pan-.
Features-
Gross Weight1.98 lbs
Hole Center to Center44565
InsulationNon-Insulated
Item NumberLCD6-14AH-L
Length - Overall-
ManufacturerPanduit Corp, Panduit
Manufacturer Part NumberLCD6-14AH-L
Manufacturer Product Nu.LCD6-14AH-L
Manufacturer Standard L.2 Weeks
MaterialCopper
Material/CompositionCopper
Max Conductor Range6 AWG
MfrPanduit Corp
Min Conductor Range6 AWG
Mounting2-Hole
Mounting TypeFree Hanging (In-Line),.
Net Weight0 lbs
Number of Conductors1
Number of Holes2
Outside Dia.0.31
Overall Length2 in
PackageBulk
Product SeriesPan-Lug Compression
Product StatusActive
RoHS CompliantYes
SeriesPan-Lug?
StandardsC22.2 No. 65-13, 486A-4.
Stud Size1/4 in
Stud/Tab Size1/4 Stud
Tab Thickness0.080" (2.03mm)
Terminal StyleTwo Stud Holes
Terminal TypeRectangular Tongue
TerminationCrimp, Barrel
Tool TypeTin-Plated Copper Compr.
UPC Code074983566648
Width - Outer Edges0.480" (12.19mm)
Wire Gauge6 AWG

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomcbtcompany.comLCD6-14AH-L4.66110PANDUIT4.66 @ 10
thumbzoomalldataresource.comLCD6-14AH-L6.7110Panduit6.7 @ 10
thumbzoomDigi-Key45663128.172110Panduit Corp8.172 @ 10
Onlinecomponents.comLCD6-14AH-L8.66126PANDUIT8.66 @ 10
thumbzoomNewark52AH09628.95110PANDUIT8.95 @ 10
thumbzoomGalcoLCD6-14AH-L-PNDT10.365010Panduit1.9810.36 @ 50
thumbzoomZoroG40485949210.8111058Panduit10.81 @ 10
thumbzoomPlatt.com061166111.02110Panduit11.02 @ 10
us.rs-online.com7109149812.465010Panduit12.46 @ 50
Airline HydraulicsPANDUIT LCD6-14AH-L12.48110Panduit Corp12.48 @ 10
thumbzoomgordonelectricsupply.comLCD6-14AH-L545.011012PANDUIT545.0 @ 10
