Molex / Waldom 46114-2361

B00NSD7YLO

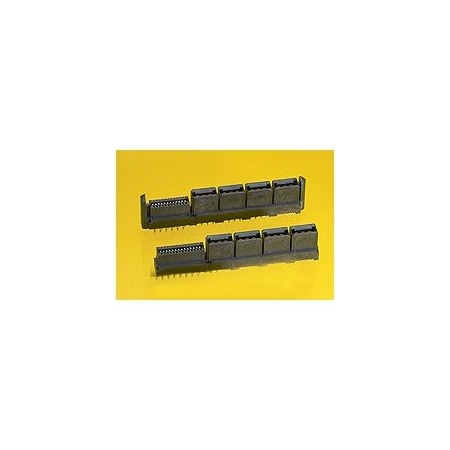

Molex / Waldom 46114-2361 Connector Power

Molex / Waldom 46114-2361 Connector Powerzoom

Attributes

Key Value
(p)ower-(s)ignal Config.2p - 36s
ApplicationBoard-to-Board, Power
Base Product Number046114
CategoryConnectors, Interconnec.
Circuits (Loaded)38
ColorBlack
Color - ResinBlack
Connector StyleLPHPower
Connector TypeReceptacle, Outer Shrou.
Connector Usage-
Contact FinishGold
Contact Finish Thickness30.0?in (0.76?m)
Contact Layout, Typical36 Signal, 2 Power
CSALR19880
Current - Maximum per C.30.0A
Current Rating (Amps)-
DescriptionCONN RCPT LPHPOWER 38PO.
Detailed Description38 Connector Receptacle.
Digi-Key Part Number0461142361-ND
Durability (mating cycl.250
Features-
ManufacturerMolex
Manufacturer Product Nu.0461142361
Manufacturer Standard L.15 Weeks
Material - MetalHigh Performance Alloy .
Material - Plating Mati.Gold
Material - ResinHigh Temperature Thermo.
Material Flammability R.UL94 V-0
MfrMolex
Mounting TypeThrough Hole
Number of Columns-
Number of Positions38
Number of Positions Loa.All
Number of Rows2
Operating Temperature-40?C ~ 105?C
OrientationVertical
PackageTray
Pitch-
Pitch - Mating Interface1.27mm, 12.00mm
Pitch - Termination Int.1.27mm, 2.50mm
Plating min - Mating0.762?m
Plating min - Terminati.2.540?m
Polarized to Mating PartYes
Polarized to PCBYes
Product NameEXTreme LPHPower
Product StatusActive
Series46114, EXTreme LPHPower.
Surface Mount Compatibl.Yes
Temperature Range - Ope.-40? to +105?C
TerminationPress-Fit
Termination Interface: .Through Hole - Complian.
Voltage - Maximum250V AC (RMS)/DC
Voltage Rating250V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
WaldomMOLEX 46114-23616.0210272MOLEX6.02 @ 25
Verical46114-23616.076144Molex6.07 @ 25
Onlinecomponents.com46114-23616.451360MOLEX / WALDOM6.45 @ 25
jensentools.com101902717.251262Molex7.25 @ 25
Newark77AC95659.01262MOLEX9.0 @ 25
Mouser538-46114-23619.11360Molex9.1 @ 25
thumbzoomDigi-Key33114909.87993636025Molex9.879936 @ 360
thumbzoomZoroG404400182.5125Molex82.5 @ 25
