CAI - SCHNEIDER ELECTRIC XB4BW36G5

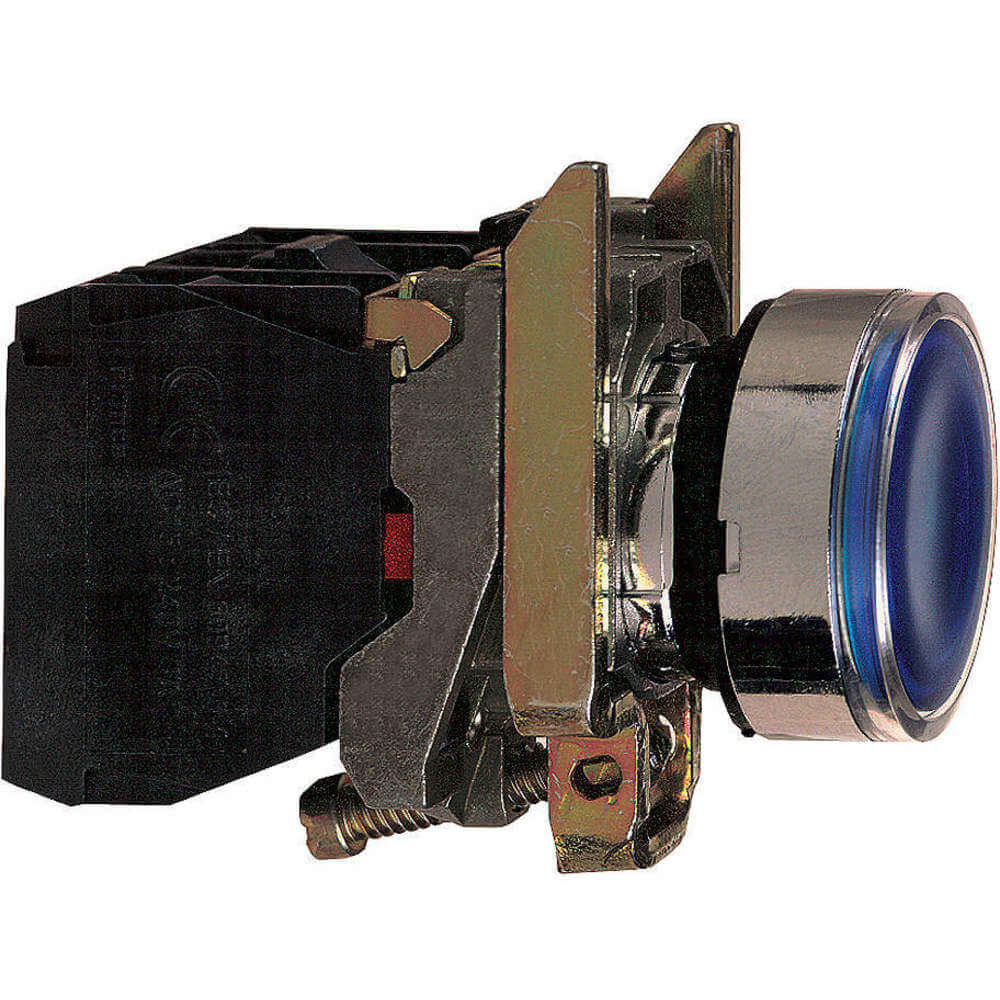

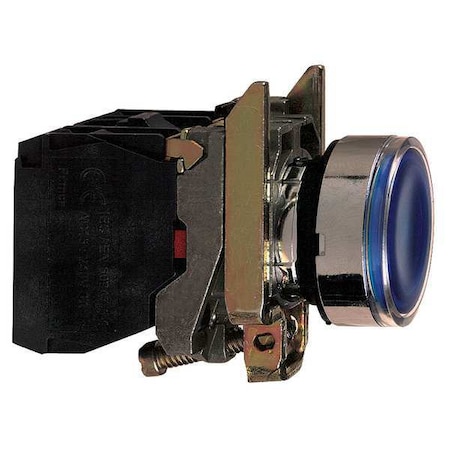

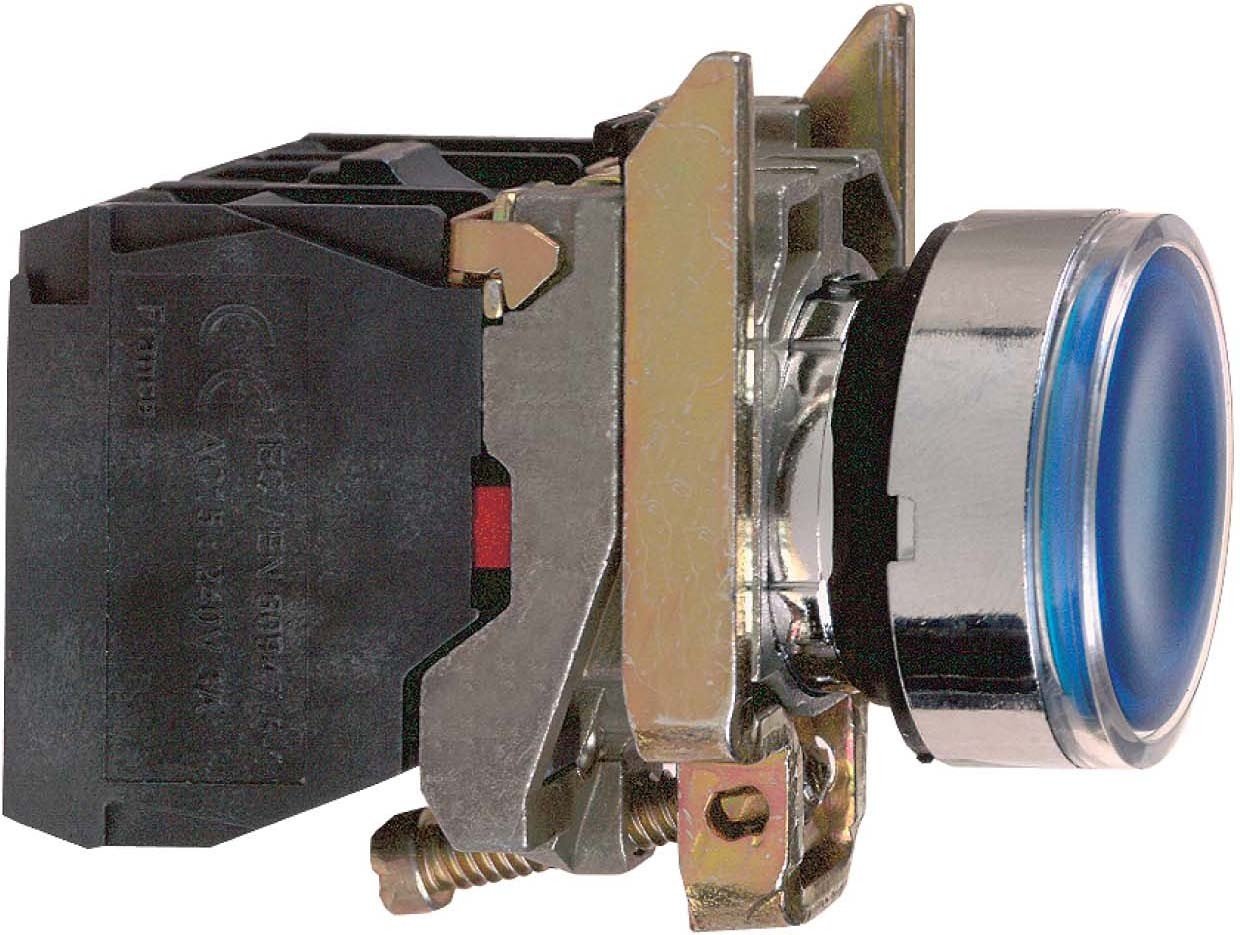

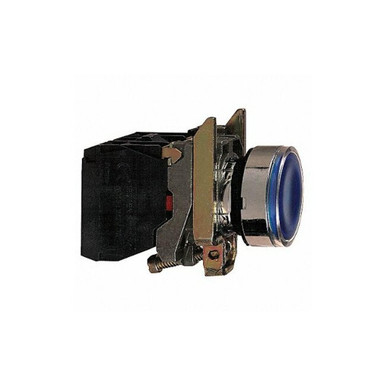

Schneider Electric 22mm LED 1NO/1NC Illuminated Push Button with Maintained/Momentary Action, Bluezoom

Schneider Electric 22mm LED 1NO/1NC Illuminated Push Button with Maintained/Momentary Action, Blue

Attributes

Key Value
ActionSlow-break, Momentary
ActuationSpring Return
Actuatorspring return;Blue flush
Actuator TypeRound Flush, Round, Button, Flush
Amperage Rating10
Basic MaterialMetal
BezelChrome Plated Metal
Bezel Materialchromium plated metal
BrandSchneider Electric
Catalog NumberXB4BW36G5
CategorySwitches
CircuitDPST-NO/NC
ColorBlue
Color - Actuator/CapBlue
ConnectionScrew clamp terminals,
Contact Configuration1 NO + 1 NC
Contact Form1NO/1NC, 1NO ; 1NC
Contact Rating10A @ 600V AC, AC15 - DC13
Contacts1NO, 1NC
Country of OriginFR - France, France
Current (A)10 A
Current Rating10 A
Current Rating (Amps)6A (AC), 550mA (DC)
Current Stock12
Depth101 mm
DescriptionHARMONY XB4, ILLUMINATED PUSH BU
Detailed DescriptionPushbutton Switch DPST-NO/NC Standard, Illuminated Panel Mount, Front
Digi-Key Part Number4008-XB4BW36G5-ND
ECCNEAR99
Electrical Life1,000,000 Cycles
EnclosureNEMA 4/4X/13
Environmental ConditionsWATER TIGHT, DUST TIGHT AND CORROSION RESISTANT (INDOOR/OUTDOOR)
Family NameHarmony XB4 / XB5 Family
Family SeriesSquare D Switches
Features-
Gross Weight0 lbs
Head MaterialMetal
Height47 mm
IlluminationIlluminated
Illumination ColorBlue
Illumination Type, ColorLED, Blue
Illumination Voltage (Nominal)110 ~ 220 VAC
IndicatorBlue
Ingress ProtectionIP66/IP67/IP69/IP69K - Dust Tight, Water Resistant, Waterproof
Insulation600 V 3)EN/IEC 60947-1
International ShippingNo
IP Rating65, IP66
ItemIlluminated Push Button
Item NumberXB4BW36G5
Item TypeIlluminated push-button
Lamp Module TypeFull Voltage
Lamp Module Voltage120V AC
Lamp TypeLed
Lamp Voltage120V AC
Lens/Button ColorBlue
Lens/Button ShapeRound Flush
Made in USANo
ManufacturerSquare D, Schneider Electric
Manufacturer Part NumberXB4BW36G5
Manufacturer Product NumberXB4BW36G5
Manufacturer Standard Lead Time5 Weeks
Materialchromium plated metal
Mechanical Life10,000,000 Cycles
MfrSchneider Electric
Mounting Diameter22 mm
Mounting Hole Size22
Mounting TypePanel Mount, Front
MpnXB4BW36G5
NEMA Rating13, 4, 4X, NEMA 4X, NEMA 13
Net Weight0 lbs
Nominal Lamp Voltage120 VAC
Nominal Mounting Size22 mm
Number of Operators1
Operating Temperature-40-70 A Degrees C, -40?C ~ 70?C
OperationSpring Return, Momentary
PackageBox
Panel Cutout DimensionsCircular - 22.00mm Dia
Product StatusActive
SeriesHarmony XB4, Harmony XB4 Series, Harmony
Size3.98, 22 mm
SKUZO-G6373997
Special FeaturesIlluminated
StandardUL LISTED FILE NUMBER E164353 CCN NKCR - CSA CERTIFIED FILE NUMBER LR44087 CLASS 321103 - CE MARKED
Sub BrandXB4
SubCategoryElectrical
Switch FunctionOn-Off, Off-On
Terminal ConnectionPressure Plate
Terminal TypeScrew
TerminationScrew clamp
Termination StyleScrew Terminal
TypeStandard, Illuminated
Type of OperatorRound Button
UNSPSC39122216
UPC785901381617
UPC Code785901381617
Voltage120
Voltage Rating110...120 V AC 50/60 Hz, 110 to 120 V
Voltage Rating - AC120 V
Voltage Rating - DC125 V
Warranty DescriptionContractual Warranty:18 months
Width30 mm

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
industrialrefrigerationparts.comXB4BW36G545.021In StockSchneider Electric45.02 @ 1
thumbzoomkempstoncontrols.co.ukXB4BW36G547.81140651In StockSchneider47.8114065 @ 1
RS Delivers609-597548.84135Schneider Electric48.84 @ 1
thumbzoomZoroG637399775.0119Schneider Electric0.2175.0 @ 1
us.rs-online.com7033666585.161In StockSchneider Electric85.16 @ 1
thumbzoomsimsupply.comZO-G637399788.87112Schneider Electric88.87 @ 1
standardelectricsupply.com226139994.261In StockSchneider Electric94.26 @ 1
thumbzoomblackhawksupply.comXB4BW36G5100.111In StockSquare D100.11 @ 1
thumbzoomGalcoXB4BW36G5-SQD102.551In StockSquare D102.55 @ 1
thumbzoomDigi-Key16613966116.9212Schneider Electric116.92 @ 1
thumbzoomAmazonSCB000WL0U52121.871In StockSchneider Electric121.87 @ 1
thumbzoomNational Supply Network55489652124.731In StockSquare D124.73 @ 1
thumbzoomsustainablesupply.comC1170682126.541In StockSchneider Electric0.21126.54 @ 1
thumbzoomNewark80C6549129.61In StockSCHNEIDER ELECTRIC129.6 @ 1
Graybar99509361133.281In StockSquare D (Schneider Electric)133.28 @ 1
thumbzoombscsource.comXB4BW36G5135.591In StockSquare D135.59 @ 1
thumbzoomcrescentelectric.com134151138.711In StockSchneider Electric138.71 @ 1
thumbzoomRaptor SuppliesAF7GZA190.7986861In StockSCHNEIDER ELECTRIC190.798686 @ 1
