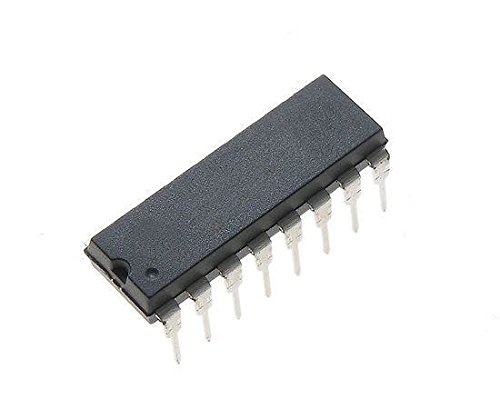

DG309BDJ-E3

Analog Switch ICs SPST Analog Switch (10 pieces)

Analog Switch ICs SPST Analog Switch (10 pieces)zoom

Attributes

Key Value
-3db Bandwidth-
Alternate Part No.781-DG309BDJ-E3
Base Product NumberDG309
BrandVishay / Siliconix
CaseDIP16
CategoryIntegrated Circuits (IC.
Channel Capacitance (CS.5pF, 5pF
Channel-to-Channel Matc.1.7Ohm
Charge Injection1pC
Crosstalk-95dB @ 100kHz
Current - Leakage (IS(o.500pA
DescriptionIC SWITCH SPST-NCX4 85O.
Detailed Description4 Circuit IC Switch 1:1.
Digi-Key Part NumberDG309BDJ-E3-ND
Kind of packagetube
ManufacturerVishay Siliconix, VISHAY
Manufacturer Part No.DG309BDJ-E3
Manufacturer Product Nu.DG309BDJ-E3
Manufacturer Standard L.18 Weeks
Maximum Dual Supply Vol.+/- 22 V
Maximum Operating Tempe.+ 85 C
Maximum Power Dissipati.470 mW
MfrVishay Siliconix
Minimum Operating Tempe.- 40 C
MountingTHT
Mounting StyleThrough Hole
Mounting TypeThrough Hole
Multiplexer/Demultiplex.1:1
Number of channels4
Number of Circuits4
Number of Switches4
Off Time - Max200 ns
On Resistance - Max160 Ohms
On Time - Max300 ns
On-State Resistance (Ma.85Ohm
Operating Supply Voltage+/- 22 V
Operating Temperature-40?C ~ 85?C (TA)
Output configurationSPST-NC
Packagetube
Package / Case16-DIP (0.300", 7.62mm)
Package/CaseDIP-16
Packagingtube
Product CategoryAnalogue Switch ICs
Product StatusActive
Resistance85?
Series-
Supplier Device Package16-PDIP
Supply Current - Max0.001 mA
Supply Voltage - Max44 V
Supply Voltage - Min4 V
Switch CircuitSPST - NC
Switch ConfigurationSPST
Switch Time (Ton, Toff).200ns, 150ns
Type of integrated circ.analog switch
Voltage - Supply, Dual .?4V ~ 22V
Voltage - Supply, Singl.4V ~ 44V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomTMEDG309BDJ-E31.051250VISHAY1.05 @ 1
Future ElectronicsC0080413421.4492450082Vishay1.44924 @ 500
thumbzoomNewark49K94791.5650064VISHAY1.56 @ 500
thumbzoomRadwellDG309BDJ-E31.58164VISHAY1.58 @ 1
thumbzoomDigi-Key26216592.77164Vishay Siliconix2.77 @ 1
thumbzoomswatee.comDG309BDJ-E33.421175Vishay3.42 @ 1
