Panasonic JW2SN-DC24V

B00HPLO3Q4

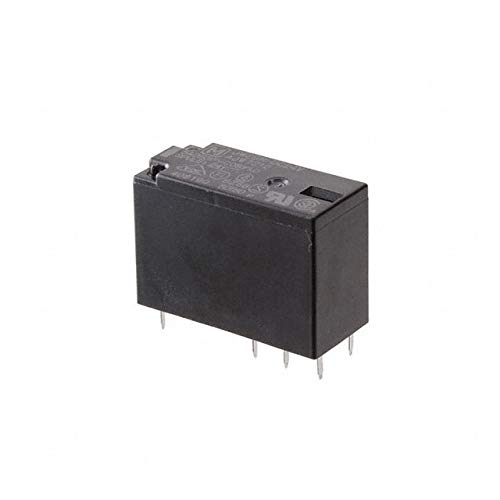

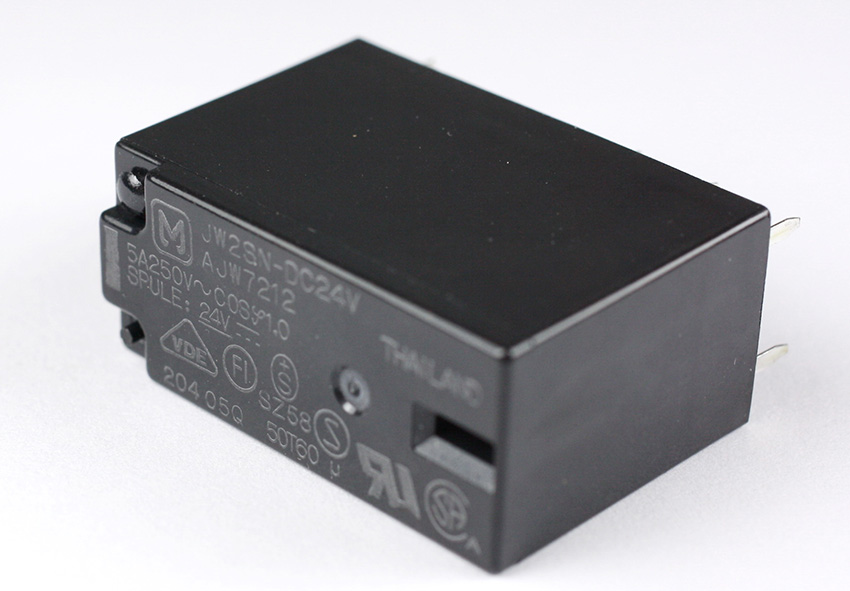

PANASONIC EW JW2SN-DC24V Power Relay, DPDT, 24VDC, 5A, PC Board

PANASONIC EW JW2SN-DC24V Power Relay, DPDT, 24VDC, 5A, PC Boardzoom

Attributes

Key Value
Alternate Part No.769-JW2SN-DC24V
Base Product NumberJW2SN
BrandPanasonic Industrial De.
Case StylePCB Direct Mount
CategoryRelays
Coil Current22.0mA, 22 mA
Coil Insulation-
Coil Power530 mW
Coil Resistance1.1 kOhms
Coil TerminationSolder Pin
Coil TypeNon-Latching, Non Latch.
Coil Voltage24 V, 24VDC, 24 VDC
Contact current max.5A
Contact Current Rating5 A
Contact FormDPDT, DPDT (2 Form C)
Contact MaterialSilver Nickel (AgNi), S.
Contact Rating (Current)5A, 5 A
Contact TerminationPin
Contact Voltage Rating300 VAC
Control Voltage24
Current5
Current Rating5 A
FeaturesSealed - Fully, -
FunctionGeneral Purpose
Lead Free Status / RoHS.RoHS Compliant
ManufacturerPANASONIC ELECTRIC WORK.
Manufacturer Part #JW2SN-DC24V
Manufacturer Part No.JW2SN-DC24V
Manufacturer Part NumberJW2SN-DC24V
Manufacturer Standard L.18 Weeks
MfrPANASONIC ELECTRIC WORKS
MountingPCB
Mounting StyleThrough Hole
Mounting TypeThrough Hole
Must Operate Voltage16.8 VDC
Must Release Voltage2.4 VDC
Number of Pins8
Operate Time15ms, 15 ms
Operating Temperature-40, -40?C ~ 60?C
PackageBulk
PackagingBulk, Tray
Part StatusActive
Power Consumption530 mW
Power Rating1250 VA ; 150 W
Primary TypePower Relays
Product CategoryGeneral Purpose Relays
Product HeaderJW Series Compact PC Bo.
Rated coil voltage24V DC
Relay TypeElectromechanical, Gene.
Relay variantminiature
Release Time5ms, 5 ms
Seal RatingSealed - Fully
SeriesJW, JW Series
Standard Package100
StandardsUL, CSA, VDE, TUV
Switched voltagemax. 250V AC
Switching Voltage250VAC, 30VDC - Max
TerminationPCB
Termination StylePC Pin, Solder Pin
Turn Off Voltage (Min)2.4 VDC
Turn On Voltage (Max)16.8 VDC
TypeDPDT
Type of relayelectromagnetic
Voltage (V)24
Voltage Rating380 V
Weight (lbs)(0.004)

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Win SourceJW2SN-DC24V1.314405500Panasonic1.314 @ 40
thumbzoomiodPartsJW2SN-DC24V1.382502900Panasonic1.38 @ 250
thumbzoomNewark51F39451.915158PANASONIC1.9 @ 5
Onlinecomponents.comJW2SN-DC24V1.95186PANASONIC EW/AROMAT1.95 @ 5
Chip One Stop JapanC1S6006033750172.72163Panasonic2.72 @ 5
Future Electronics47991693.432137467Panasonic3.432 @ 5
thumbzoomebay.com_longsheng-electronicJW2SN-DC24V3.7815PANASONIC3.78 @ 5
ArrowJW2SN-DC24V3.78519627Panasonic3.785 @ 5
us.rs-online.com701585763.841379Panasonic Electronic Components3.84 @ 5
thumbzoomBD EnterprisesJW2SN-DC24V3.95115Panasonic0.0043.95 @ 5
Digi-Key2518903.9815166Panasonic Electric Works3.98 @ 5
thumbzoomJameco8432604.29105Panasonic4.29 @ 10
RS Delivers399-84115.092811075Panasonic5.0928 @ 5
thumbzoomswatee.comJW2SN-DC24V6.4611959Panasonic6.46 @ 5
thumbzoomebay.com_htcaccJW2SN-DC24V6.4915PANASONIC6.49 @ 5
thumbzoomebay.com_1mxz-4612JW2SN-DC24V6.7515PANASONIC6.75 @ 5
thumbzoomebay.com_s.mall201011120JW2SN-DC24V8.9915PANASONIC8.99 @ 5
thumbzoomebay.com_zhyu2012JW2SN-DC24V12.015PANASONIC12.0 @ 5
thumbzoomebay.com_industrybestmenJW2SN-DC24V12.1615PANASONIC12.16 @ 5
AmazonTPB00HPLO3Q417.42152PANASONIC EW17.42 @ 5
thumbzoomebay.com_diy-audio4youJW2SN-DC24V18.215PANASONIC18.2 @ 5
thumbzoomebay.com_icexpressJW2SN-DC24V19.6815PANASONIC19.68 @ 5
thumbzoomebay.com_shzpartsJW2SN-DC24V20.915PANASONIC20.9 @ 5
thumbzoomebay.com_zzl7043JW2SN-DC24V25.8415PANASONIC25.84 @ 5
thumbzoomebay.com_legacyelectronics-1JW2SN-DC24V155.9615PANASONIC155.96 @ 5
thumbzoomebay.com_yellowretailJW2SN-DC24V205.015PANASONIC205.0 @ 5
