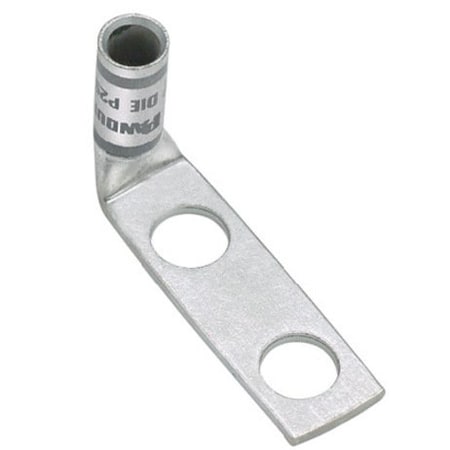

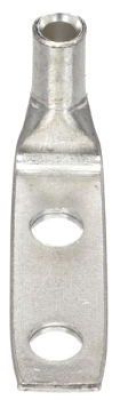

Panduit LCD10-10AF-L

B009EBDVCA

Lug Compression Connector,14-10 AWG

Lug Compression Connector,14-10 AWGzoom

Attributes

Key Value
Allowable Gauge Range10
Angle90?
ApprovalsCSA, UL
Cable Size10 AWG
CategoryConnectors, Interconnec.
Color-
Connection MaterialTin
Connection Type1 x Terminal
Connector TypeStandard Barrel
Contact FinishElectro-Tin
Contact MaterialCopper
Country of Origin (subj.Mexico
Diameter - Barrel ID0.130"" (3.30mm)
Diameter - Barrel OD0.220"" (5.59mm)
Diameter - Ring ID0.200"" (5.08mm)
Family SeriesPanduit Terminals, Pan-.
Features-
Gross Weight0.65 lbs
InsulationNon-Insulated
ItemLug Compression Connect.
Item NumberLCD10-10AF-L
Length1.47"
Length - Overall-
ManufacturerPanduit
Manufacturer Part NumberLCD10-10AF-L
MaterialCopper, Tin-Plated Copp.
Material/CompositionCopper
Max Conductor Range10 AWG
MfrPanduit Corp
Min Conductor Range14 AWG
Mounting2-Hole
Mounting TypeFree Hanging (In-Line),.
Net Weight0 lbs
Number of Conductors1
Number of Holes2
PackageBulk
Part StatusActive
Product SeriesPan-Lug Compression
RoHS CompliantYes
SeriesPan-Lug?
Stud Size#10
Stud/Tab Size10 Stud
Tab Thickness0.060"" (1.52mm)
Terminal StyleTwo Stud Holes
Terminal TypeRectangular Tongue
TerminationCrimp, Barrel
UPC Code074983972166
Width0.38"
Width - Outer Edges0.380"" (9.65mm)
Wire Gauge10-14 AWG

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomcbtcompany.comLCD10-10AF-L7.01In StockPANDUIT7.0 @ 1
Digi-Key456614310.01140Panduit Corp10.0 @ 1
thumbzoomNewark52AH345213.441In StockPANDUIT13.44 @ 1
thumbzoomZoroG077710014.171In Stock22Panduit0.6514.17 @ 1
thumbzoomGalcoLCD10-10AF-L-PNDT15.5650In StockPanduit0.6515.56 @ 50
thumbzoomPlatt.com061075616.551In StockPanduit16.55 @ 1
Airline HydraulicsPANDUIT LCD10-10AF-L18.751In StockPanduit Corp18.75 @ 1
us.rs-online.com7109148519.66150Panduit19.66 @ 1
thumbzoomgordonelectricsupply.comLCD10-10AF-L817.51In Stock12PANDUIT817.5 @ 1
thumbzoomturtle.comPAN LCD10-10AF-L1833.031In StockPanduit1833.03 @ 1
