Molex / Waldom 39-29-1207

B00IHZUMKI

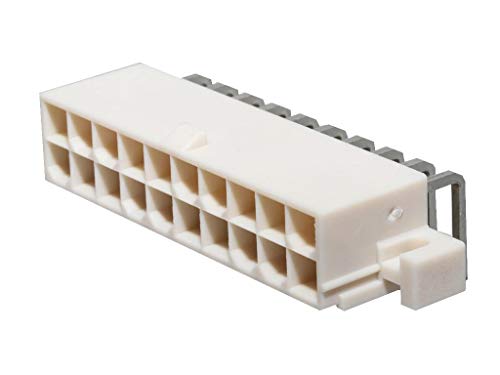

Molex / Waldom 39-29-1207 Connector Power

Molex / Waldom 39-29-1207 Connector Powerzoom

Attributes

Key Value
Alternate Mfr Part Numb.5569-20A1-210
ApplicationsGeneral Purpose, Indust.
Base Product Number003929
CategoryConnectors, Interconnec.
ColorNatural
Connector TypeHeader
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.100.0?in (2.54?m)
Contact Finish Thicknes.100.0?in (2.54?m)
Contact Length - Mating-
Contact Length - Post0.142" (3.60mm)
Contact MaterialBrass
Contact ShapeSquare
Contact TypeMale Pin
Current Rating13 A
Current Rating (Amps)-
DescriptionCONN HEADER R/A 20POS 4.
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM13495-ND
Family NameMini-Fit Jr.
Fastening TypeLocking Ramp
FeaturesMounting Flange
Ingress Protection-
Insulation ColorNatural
Insulation Height0.378" (9.60mm)
Insulation MaterialPolyamide (PA66), Nylon.
ManufacturerMolex
Manufacturer Product Nu.0039291207
Manufacturer Standard L.11 Weeks
Mated Stacking Heights-
Material Flammability R.UL94 V-0
MfrMolex
Mounting TypeThrough Hole, Right Ang.
Number of Circuits20
Number of Contacts20
Number of Positions20
Number of Positions Loa.All
Number of Rows2
Operating Temperature-
OrientationRight Angle
Overall Contact Length-
PackageBulk
Pitch4.20 mm (0.165")
Pitch - Mating0.165" (4.20mm)
Plating MaterialMatte Tin
Primary TypeSoft Shell
Product StatusActive
Row Spacing - Mating0.165" (4.20mm)
SeriesMini-Fit Jr 5569, 5569 .
ShroudingShrouded - 4 Wall
Special FeaturesLow-Halogen
StyleBoard to Cable/Wire
TerminationSolder
TypeRight Angle Header
Voltage Rating-

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Onlinecomponents.com39-29-12072.69130Molex / Waldom2.69 @ 1
thumbzoomNEP Electronics39-29-12073.45592528Molex3.4559 @ 25
HotendaH13754634.151800Molex4.15 @ 1
us.rs-online.com703740734.42528Molex Incorporated4.42 @ 5
Mouser538-39-29-12074.571640Molex4.57 @ 1
TMEMX-39-29-12074.89128MOLEX4.89 @ 1
thumbzoomNewark01AH11165.6112MOLEX5.6 @ 1
thumbzoomDigi-Key31601556.40811200Molex6.408 @ 1
Arrow39-29-12076.443169Molex6.443 @ 1
thumbzoomRadwell39-29-12079.0128MOLEX9.0 @ 1
