Molex / Waldom 430451400

B00GQQMB2M

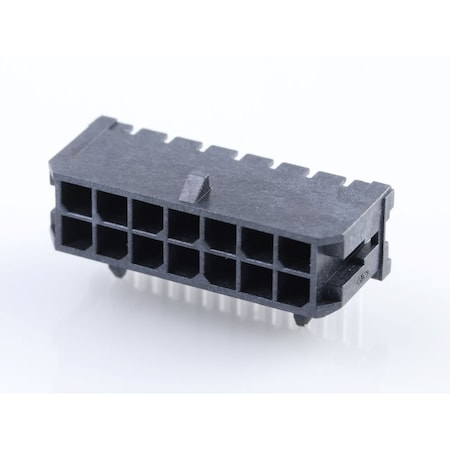

Molex / Waldom 43045-1400 Connector Headers and PCB Receptacles

Molex / Waldom 43045-1400 Connector Headers and PCB Receptacleszoom

Attributes

Key Value
Agency ApprovalsCSA ; UL ; TUV
Alternate Mfr Part Numb.43045-1400
AngleRight Angle
ApplicationWire-to-Board
ApplicationsAutomotive, General Pur.
Base Product Number043045
CategoryConnectors, Interconnec.
ColorBlack
Connector TypeHeader
Contact FinishTin Plated
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.100.0?in (2.54?m)
Contact Finish Thicknes.-
Contact Length - Mating-
Contact Length - Post0.125" (3.18mm)
Contact MaterialBrass Alloy
Contact Plating Thickne.0.254 ?m
Contact ShapeSquare
Contact TypeMale Pin
Current Rating8.5 A
Current Rating (Amps)8A
DescriptionCONN HEADER R/A 14POS 3.
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM4723-ND
Family NameMicro-Fit 3.0
Fastening TypeLocking Ramp
FeaturesGlow-Wire Capable; Surf.
Flammability RatingUL 94V-0
For Use WithPCB Right-Angle Header
GenderMale
Hole Center to Center3 mm
Housing MaterialPolyester
Ingress Protection-
Insulation ColorBlack
Insulation Height0.290" (7.37mm)
Insulation MaterialLiquid Crystal Polymer .
ManufacturerMolex
Manufacturer Product Nu.0430451400
Manufacturer Standard L.8 Weeks
Mated Stacking Heights-
MaterialHigh Temperature Thermo.
Material Flammability R.UL94 V-0
Max. Temp.260?C
Max. Voltage600V
MfrMolex
Mounting TypeThrough Hole, Right Ang.
Number of Circuits14
Number of Contacts14
Number of Positions14
Number of Positions Loa.All
Number of Rows2
Operating Temperature-40 to +105 ?C, -40?C ~.
OrientationRight Angle
Overall Contact Length-
Overall Length0.551 "
PackageTray
Pin Spacing0.118 "
Pitch3.00 mm (0.118")
Pitch - Mating0.118" (3.00mm)
Plating MaterialTin
Primary TypeSoft Shell
Product HeaderMicro-Fit 3.0? Wire-to-.
Product StatusActive
Row Spacing - Mating0.118" (3.00mm)
SeriesMicro-Fit 3.0 43045, 43.
ShroudingShrouded - 4 Wall
Special FeaturesLow-Halogen
StandardsCSA Certified; UL E2917.
StyleBoard to Cable/Wire
Temperature Range-40 to 105 C
Terminal FinishTin Plated
Terminal TypeThrough Hole
TerminationSolder, Through Hole
TypeRight Angle Header
Voltage Rating600V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
WaldomMOLEX 43045-14000.965517065MOLEX0.96 @ 55
Sager Electronics04304514001.081146Molex1.08 @ 5
Power and Signal Group04304514001.13759365Molex1.1375 @ 936
thumbzoomjensentools.com101893291.28116736Molex1.28 @ 5
thumbzoomNEP Electronics43045-14001.33825516736Molex1.3382 @ 55
us.rs-online.com700909541.73125Molex Incorporated1.73 @ 5
Newark80AH00282.57936901MOLEX2.57 @ 936
thumbzoomComponent Electronics299-45613.0816Molex3.08 @ 5
thumbzoomTMEMX-43045-14003.51475MOLEX3.5 @ 5
thumbzoomDigi-Key5314234.5318639Molex4.53 @ 5
RS Delivers422-7423P5.217615Molex5.2176 @ 5
thumbzoomRadwell43045-14007.015MOLEX7.0 @ 5
thumbzoomZoroG00591062292.9515Molex92.95 @ 5
