43045-0621

B005T86V8S

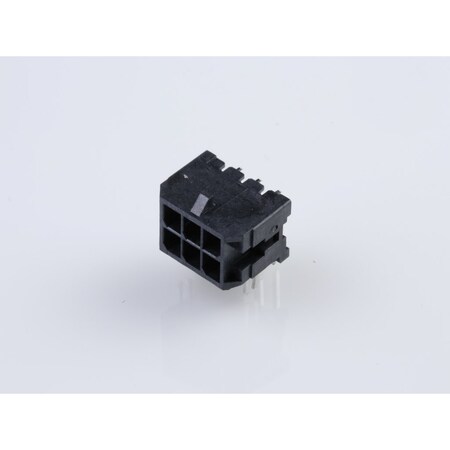

Headers & Wire Housings HEADER R/A 6P (1 piece)

Headers & Wire Housings HEADER R/A 6P (1 piece)zoom

Attributes

Key Value
Alternate Part No.538-43045-0621
ApplicationsAutomotive, General Pur.
Base Product Number043045
BrandMolex
CategoryConnectors, Interconnec.
Circuits (Loaded)6
Circuits (maximum)6
Color - ResinBlack
Connectorsocket
Connector pinout layout2x3
Connector seriesMicro-Fit 3.0
Connector ShapeSquare
Connector TypeHeader
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.60.0?in (1.52?m)
Contact Finish Thicknes.-
Contact Length - Mating-
Contact Length - Post0.125" (3.18mm)
Contact MaterialBrass
Contact PlatingTin
Contact ShapeSquare
Contact TypeMale Pin
Contacts pitch3mm
CSALR19980
Current - Maximum per C.8.5A
Current Rating5 A
Current Rating (Amps)8A
DescriptionCONN HEADER R/A 6POS 3MM
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM2674-ND
Fastening TypeLocking Ramp
FeaturesBoard Lock
Flammability94V-0
Glow-Wire CapableYes
Housing MaterialThermoplastic
Ingress Protection-
Insulation ColorBlack
Insulation Height0.290" (7.37mm)
Insulation MaterialLiquid Crystal Polymer .
Kind of connectormale
Locking systemfor latch
ManufacturerMolex
Manufacturer Part No.43045-0621
Manufacturer Product Nu.0430450621
Manufacturer Standard L.11 Weeks
Mated Height10.06mm
Mated Stacking Heights-
Material - MetalBrass
Material - Plating Term.Tin
Material Flammability R.UL94 V-0
Max. Cycles at Max. Pro.3
MfrMolex
Mounting AngleRight
Mounting TypeThrough Hole, Right Ang.
Number of pins6
Number of Positions6
Number of Positions Loa.All
Number of Rows2
Operating Temperature-, -40?C ~ 105?C
OrientationRight Angle
Overall Contact Length-
PackageTray
PackagingTray
Part # Aliases0430450621
Part StatusActive
PCB LocatorYes
PCB RetentionYes
PCB Thickness - Recomme.1.60mm
Pitch3 mm
Pitch - Mating0.118" (3.00mm)
Pitch - Mating Interface3.00mm
Plating min - Mating0.254?m
Polarized to PCBYes
Process Temperature max.260
Product CategoryHeaders & Wire Housings
Product StatusActive
Product TypeHeader Assemblies
Representative StandardUL / TUV / CSA
Row Spacing3 mm
Row Spacing - Mating0.118" (3.00mm)
SeriesMicro-Fit 3.0 43045, 43.
ShroudedFully
ShroudingShrouded - 4 Wall
StyleBoard to Cable/Wire
Temperature Range - Ope.-40? to +105?C
TerminationSolder
Termination Interface: .Through Hole
Termination StyleThrough Hole
TradenameMicro-Fit 3.0
TypePin Header
Type of connectorwire-board
ULE29179
Voltage - Maximum600V
Voltage Rating600V, 600 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Avnet4304506210.7217281449Molex0.72 @ 1728
Onlinecomponents.com43045-06210.911471MOLEX / WALDOM0.91 @ 100
Power and Signal Group04304506211.04451728100Molex1.0445 @ 1728
thumbzoomMisumi USA43045-06211.511100Molex1.51 @ 100
thumbzoomTMEMX-43045-06211.552100MOLEX1.55 @ 100
thumbzoomDigi-Key16350251.6286313992Molex1.62863 @ 100
thumbzoomNewark29X20222.11100MOLEX2.1 @ 100
RS Delivers670-03802.70841130Molex2.7084 @ 100
thumbzoomswatee.com43045-06213.551303Molex3.55 @ 100
thumbzoomRadwell43045-06214.01100MOLEX4.0 @ 100
AmazonSCB011OBD99216.271100Molex16.27 @ 100
thumbzoomZoroG7769998107.2555100Molex107.25 @ 100
