Molex / Waldom 43045-0821

B00GQRHDME

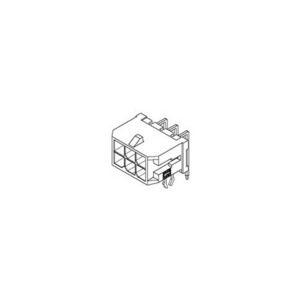

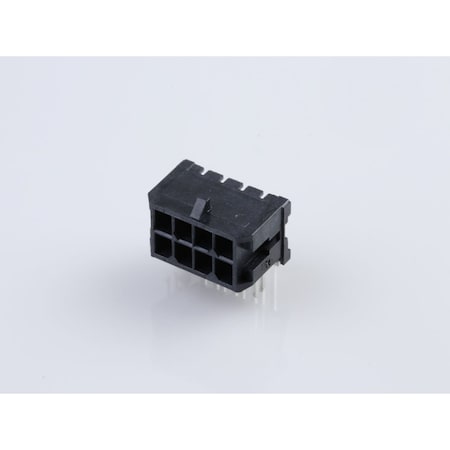

Molex / Waldom 43045-0821 Connector Headers and PCB Receptacles

Molex / Waldom 43045-0821 Connector Headers and PCB Receptacleszoom

Attributes

Key Value
Alternate Mfr Part Numb.430450821
Alternate Part No.538-43045-0821
AngleRight Angle
ApplicationWire-to-Board
ApplicationsGeneral Purpose, Medica.
BrandMolex
ColorBlack
Connector ShapeSquare
Connector TypeHeader
Contact FinishTin Plated
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.60.0?in (1.52?m)
Contact Finish Thicknes.-
Contact Length - Mating-
Contact Length - Post0.125" (3.18mm)
Contact MaterialBrass
Contact PlatingTin
Contact Plating Thickne.0.254 ?m
Contact ShapeSquare
Contact TypeMale Pin
Current Rating8.5 A, 5 A
Current Rating (Amps)8A
Family NameMicro-Fit 3.0
Fastening TypeLocking Ramp
FeaturesGlow-Wire Capable; Surf.
Flammability RatingUL 94V-0
For Use WithPCB Right-Angle Header
Hole Center to Center3 mm
Housing MaterialThermoplastic
Ingress Protection-
Insulation ColorBlack
Insulation Height0.290" (7.37mm)
Insulation MaterialLiquid Crystal Polymer .
ManufacturerMolex
Manufacturer Part No.43045-0821
Mated Stacking Heights-
MaterialHigh Temperature Thermo.
Material Flammability R.UL94 V-0
Max. Temp.260?C
Max. Voltage600V
MfrMolex
Mounting AngleRight
Mounting TypeThrough Hole, Right Ang.
Number of Circuits8
Number of Contacts8
Number of Positions8
Number of Positions Loa.All
Number of Rows2
Operating Temperature-40 to +105 ?C, -
OrientationRight Angle
Overall Contact Length-
PackagingTray
Part # Aliases0430450821 43045-0821-PB
Part StatusActive
Pin Spacing0.118 "
Pitch3.00 mm (0.118"), 3 mm
Pitch - Mating0.118" (3.00mm)
Plating MaterialTin
Primary TypeSoft Shell
Product CategoryHeaders & Wire Housings
Product HeaderMicro-Fit 3.0? Wire-to-.
Product TypeHeader Assemblies
Representative StandardUL / TUV / CSA
Row Spacing3 mm
Row Spacing - Mating0.118" (3.00mm)
Series43045, 43045 Series
ShroudingShrouded - 4 Wall
Special FeaturesLow-Halogen
StandardsCSA Certified; UL E29179
StyleBoard to Cable/Wire
Terminal FinishTin Plated
Terminal TypeThrough Hole
TerminationSolder, Surface Mount
Termination StyleThrough Hole
TradenameMicro-Fit 3.0
TypeRight Angle Header, Pin.
Voltage Rating600V, 600 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Power and Signal Group04304508210.837414405Molex0.8374 @ 1440
WaldomMOLEX 43045-08211.264556737MOLEX1.26 @ 45
us.rs-online.com700910361.2728615Molex Incorporated1.27286 @ 5
thumbzoomMisumi USA43045-08211.5115Molex1.51 @ 5
thumbzoomNEP Electronics43045-08211.6301455Molex1.6301 @ 45
thumbzoomjensentools.com101893051.68156736Molex1.68 @ 5
thumbzoomRadwell43045-08212.2514405MOLEX2.25 @ 1440
thumbzoomNewark97Y34833.461399MOLEX1.9 @ 10
thumbzoomswatee.com43045-08214.431496Molex4.43 @ 5
thumbzoomZoroG60591049793.7515Molex93.75 @ 5
