TE Connectivity T9AP1D52-12

B00J4FIWUW

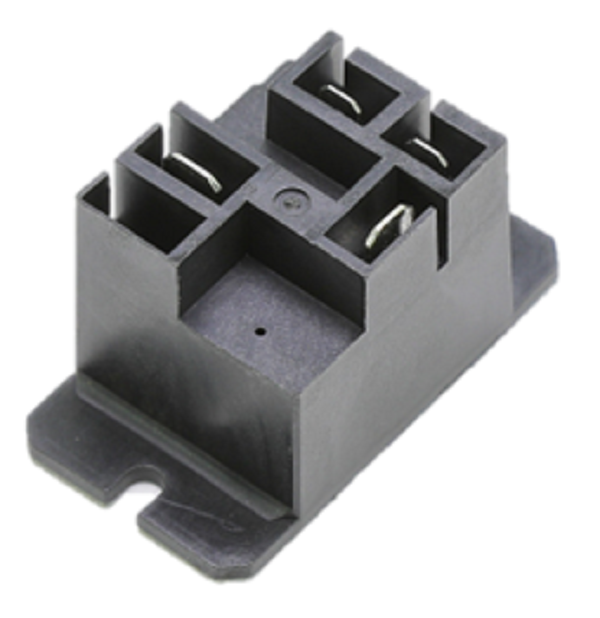

TE CONNECTIVITY/POTTER & BRUMFIELD T9AP1D52-12 Power Relay, SPST-NO, 12VDC, 30A, Flange

TE CONNECTIVITY/POTTER & BRUMFIELD T9AP1D52-12 Power Relay, SPST-NO, 12VDC, 30A, Flangezoom

Attributes

Key Value
Alternate Mfr Part Numb.6-1419102-0
Alternate Part No.655-T9AP1D52-12
Base Product NumberT9AP1
BrandTE Connectivity / P&B
CategoryRelays
Coil Current83 mA
Coil InsulationClass F
Coil Resistance144 Ohms
Coil TerminationQuick Connect Terminal
Coil TypeNon-Latching, Non Latch.
Coil Voltage12 VDC, 12VDC
Contact Current Rating30 A
Contact FormSPST (1 Form A), SPST-N.
Contact MaterialSilver Cadmium Oxide (A.
Contact Rating (Current)30 A
Contact TerminationQuick Connect
Contact Voltage Rating300 VAC
Control Voltage12
Current Rating30 A
DescriptionRELAY GEN PURPOSE SPST .
Detailed DescriptionGeneral Purpose Relay S.
Digi-Key Part NumberT9AP1D52-12-ND
Features-
FunctionGeneral Purpose
Height27.9 mm
Length32.5 mm
ManufacturerTE Connectivity, TE Con.
Manufacturer Part No.T9AP1D52-12
Manufacturer Product Nu.T9AP1D52-12
Manufacturer Standard L.4 Weeks
MfrTE Connectivity Potter .
Mounting StylePanel
Mounting TypePanel Mount, Flange, Ch.
Must Operate Voltage9 VDC
Must Release Voltage1.2 VDC
Operate Time15 ms
Operating Temperature-55?C ~ 85?C
PackageBulk
Part # Aliases6-1419102 6-1419102-0
Power Consumption1 W
Primary TypePower Relays
ProductPower Relays
Product CategoryGeneral Purpose Relays
Product HeaderT9A Series DC Coil Rela.
Product StatusActive
Relay TypeElectromechanical, Gene.
Release Time15 ms
Seal Rating-
SeriesT9A, T9A Series
StandardsUL ; CSA
Switching Voltage277 VAC, 277VAC - Max
TerminationQC Tabs
Termination StyleQuick Connect Terminal,.
TypeStandard
Voltage Rating277 V
Width27.4 mm

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Avnet6-1419102-03.1465014TE Connectivity3.146 @ 50
Onlinecomponents.comT9AP1D52-123.63111600TE Connectivity / P&B Brand3.63 @ 1
WaldomTE CONNECTIVITY POTTER-BRUMFIELD T9AP1D52-124.7151000TE CONNECTIVITY / POTTER-BRUMFIELD4.7 @ 15
ArrowT9AP1D52-125.221887TE Connectivity5.22 @ 1
Mouser655-T9AP1D52-125.2311125TE Connectivity5.23 @ 1
thumbzoomswatee.comT9AP1D52-125.691369TE Connectivity5.69 @ 1
AmazonTPB00J4FIWUW6.621In Stock2TE CONNECTIVITY / POTTER & BRUMFIELD6.62 @ 1
Future Electronics40408896.936500In StockTE Connectivity6.936 @ 500
thumbzoomNewark17M30587.1411339POTTER&BRUMFIELD - TE CONNECTIVITY7.14 @ 1
us.rs-online.com701987577.2512090TE Connectivity7.25 @ 1
thumbzoomTMET9AP1D52-129.161In StockTE Connectivity9.16 @ 1
thumbzoomgsistore.comT9AP1D52-1210.711TE Connectivity10.7 @ 1
thumbzoommidwestapplianceparts.comT9AP1D52-12-TV-P11.7311TE Connectivity11.73 @ 1
thumbzoomVoomi SupplyT9AP1D52-1214.991In StockTE Connectivity14.99 @ 1
thumbzoomDigi-Key28756920.76127009TE Connectivity Potter & Brumfield Relays20.76 @ 1
