TE Connectivity T9AP1D52-24

B00J4FIYC8

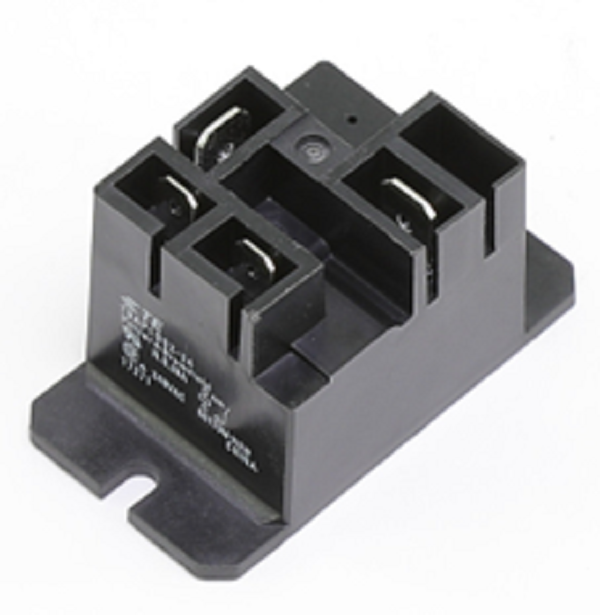

TE CONNECTIVITY/POTTER & BRUMFIELD T9AP1D52-24 Power Relay, SPST-NO, 24VDC, 30A, Flange

TE CONNECTIVITY/POTTER & BRUMFIELD T9AP1D52-24 Power Relay, SPST-NO, 24VDC, 30A, Flangezoom

Attributes

Key Value
Alternate Mfr Part Numb.6-1419102-3
Categories Relays
Coil Current 41.7mA
Coil Insulation Class F
Coil Magnetic SystemMonostable, DC
Coil Power Rating Class800 ? 1000
Coil Power Rating DC1000
Coil Resistance576, 576 Ohms
Coil Special FeaturesUL Coil Insulation Clas.
Coil Type Non Latching
Coil Voltage 24VDC , 24 VDC
Coil Voltage Rating24
Contact Arrangement1 Form A (NO)
Contact Current Class16, 20 ? 30
Contact Current Rating30 A
Contact Current Rating .30
Contact Form SPST-NO (1 Form A) , S.
Contact Limiting Breaki.30
Contact MaterialAgCdO, Silver Cadmium O.
Contact Number of Poles1
Contact Rating (Current) 30A
Contact Switching Load .1000mA @ 5V
Contact Switching Volta.277
Contact Voltage Rating300 VAC, 277
Control Voltage24
Current Rating30 A
Dimensions1.280 L x 1.079 W x 1.0.
Environmental Category .RTI
Features -
FunctionGeneral Purpose
Lead Free Status / RoHS. Contains lead / RoHS C.
Manufacturer TE Connectivity Potter.
Manufacturer Part Number T9AP1D52-24
Manufacturer Standard L. 20 Weeks
Moisture Sensitivity Le. 1 (Unlimited)
Mounting TypePanel Mount, Chassis M.
Must Operate Voltage 18 VDC
Must Release Voltage 2.4 VDC
Operate Time 15ms
Operating Temperature -55?C ~ 85?C
Packaging Bulk Pack
Packaging MethodBundle
Power Relay TypeStandard
Primary TypePower Relays
Product HeaderT9A Series DC Coil Rela.
Product Height27.9?mm?[?1.098?in?]
Product Length32.5?mm?[?1.281?in?]
Product Width27.4?mm?[?1.079?in?]
Relay Mounting TypeFlange Mount, Panel Mou.
Relay TypeElectromechanical, Gene.
SeriesT9A Series
StandardsUL ; CSA
Terminal TypeQuick Connect
TerminationQC Tabs
Voltage Rating277 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
iodPartsT9AP1D52-243.42110014500TE Connectivity Potter & Brumfield Relays3.421 @ 100
Allied Electronics712107634.51500TE Connectivity4.5 @ 25
Future Electronics11343684.59650025TE Connectivity4.596 @ 500
WaldomTE CONNECTIVITY AMP BRAND 6-1419102-34.715250TE CONNECTIVITY/AMP BRAND4.7 @ 25
Onlinecomponents.com6-1419102-34.96107011TE Connectivity4.96 @ 25
TE Connectivity6-1419102-35.2198514137TE Connectivity (TE)5.21985 @ 25
ArrowT9AP1D52-245.2615571TE Connectivity5.26 @ 25
thumbzoomTMET9AP1D52-245.381364TE Connectivity5.38 @ 25
Avnet17M30595.8511093TE Connectivity5.85 @ 25
us.rs-online.com701986386.7919232TE Connectivity6.79 @ 25
ptacsolutions.comT9AP1D52-247.95125TE Connectivity7.95 @ 25
thumbzoommidwestapplianceparts.comT9AP1D52-24-TV-P8.34125TE Connectivity8.34 @ 25
Newark75AC94789.331525AMP - TE CONNECTIVITY9.33 @ 25
thumbzoomgsistore.comT9AP1D52-249.71137TE Connectivity9.71 @ 25
AmazonTPB07KX7ZLCT58.321251TE Connectivity / AMP Brand58.32 @ 25
