Molex / Waldom 15-91-3064

B00GQQA5CU

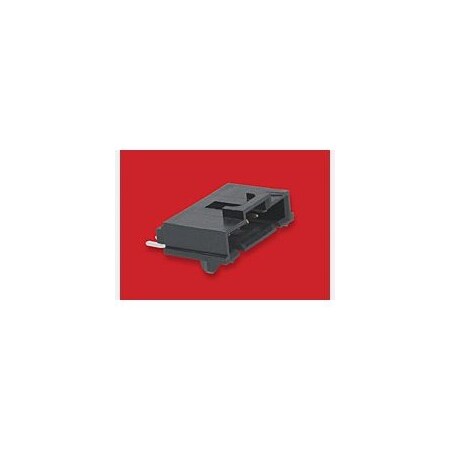

Molex / Waldom 15-91-3064 Connector Headers and PCB Receptacles

Molex / Waldom 15-91-3064 Connector Headers and PCB Receptacleszoom

Attributes

Key Value
Alternate Part No.538-15-91-3064
ApplicationsAutomotive, General Pur.
BrandMolex
ColorBlack
Connector TypeHeader
Contact Finish - MatingTin
Contact Finish - PostTin
Contact Finish Thicknes.74.8?in (1.90?m)
Contact Finish Thicknes.74.8?in (1.90?m)
Contact Length - Mating0.240" (6.10mm)
Contact Length - Post-
Contact MaterialPhosphor Bronze
Contact PlatingTin
Contact ShapeSquare
Contact TypeMale Pin
Current Rating3 A
Current Rating (Amps)-
Family NameSL
Fastening TypeLatch Holder
FeaturesBoard Guide
Housing MaterialThermoplastic
Ingress Protection-
Insulation ColorBlack
Insulation Height0.215" (5.45mm)
Insulation MaterialPolyester, Glass Filled
ManufacturerMolex
Manufacturer Part No.15-91-3064
Mated Stacking Heights-
Material Flammability R.UL94 V-0
MfrMolex
Mounting AngleRight
Mounting TypeSurface Mount, Right An.
Number of Circuits6
Number of Positions6
Number of Positions Loa.All
Number of Rows1
Operating Temperature-
Overall Contact Length-
PackagingTube
Part # Aliases0015913064 70634-0005
Part StatusActive
Pitch2.54 mm
Pitch - Mating0.100" (2.54mm)
Plating MaterialTin
Product CategoryHeaders & Wire Housings
Product TypeHeaders
Row Spacing - Mating-
Series70634, 70634 Series
ShroudingShrouded - 4 Wall
StyleBoard to Cable/Wire
TerminationSolder
Termination StyleSMD
TradenameSL
TypeShrouded
Voltage Rating250 V, -

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
thumbzoomNewark01AH01851.4811642MOLEX1.48 @ 1
Allied ElectronicsE52910092.35142Molex Incorporated2.35 @ 1
WaldomMOLEX 15-91-30642.47289206MOLEX2.47 @ 28
Heilind Electronics15-91-30642.95484122MOLEX2.95484 @ 1
thumbzoomjensentools.com101524023.2919206Molex3.29 @ 1
us.rs-online.com714533633.81126Molex Incorporated3.81 @ 1
thumbzoomswatee.com15-91-30644.1158Molex4.1 @ 1
thumbzoomDigi-KeyWM1379-ND4.65142Molex4.65 @ 1
thumbzoomRadwell15-91-30645.1784026MOLEX1.05.17 @ 840
thumbzoomZoroG2751144114.521In StockMolex114.52 @ 1
AmazonSCB07QL9YWTT123.17126Molex / Waldom123.17 @ 1
