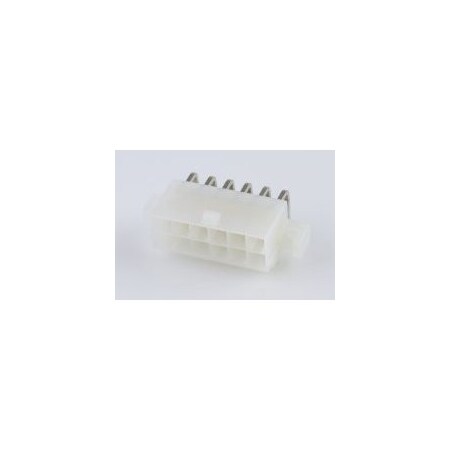

Molex / Waldom 39-29-5123

B00GQRAFHE

Molex / Waldom 39-29-5123 Connector Power

Molex / Waldom 39-29-5123 Connector Powerzoom

Attributes

Key Value
Alternate Part No.538-39-29-5123
ApplicationsGeneral Purpose, Indust.
Base Product Number003929
BrandMolex
CategoryConnectors, Interconnec.
ColorNatural
Connector TypeHeader
Contact Finish - MatingGold
Contact Finish - PostTin
Contact Finish Thicknes.30.0?in (0.76?m)
Contact Finish Thicknes.100.0?in (2.54?m)
Contact GenderPin (Male)
Contact Length - Mating-
Contact Length - Post0.142" (3.60mm)
Contact MaterialBrass
Contact PlatingGold
Contact ShapeSquare
Contact TypeMale Pin
Current Rating13 A
Current Rating (Amps)-
DescriptionCONN HEADER R/A 12POS 4.
Detailed DescriptionConnector Header Throug.
Digi-Key Part NumberWM3925-ND
Family NameMini-Fit Jr.
Fastening TypeLocking Ramp
FeaturesMounting Flange
Housing MaterialNylon
Ingress Protection-
Insulation ColorNatural
Insulation Height0.378" (9.60mm)
Insulation MaterialPolyamide (PA66), Nylon.
ManufacturerMolex
Manufacturer Part No.39-29-5123
Manufacturer Product Nu.0039295123
Manufacturer Standard L.16 Weeks
Mated Stacking Heights-
Material Flammability R.UL94 V-2
MfrMolex
Mounting AngleRight
Mounting TypeThrough Hole, Right Ang.
Number of Circuits12
Number of Positions12
Number of Positions Loa.All
Number of Rows2
Operating Temperature-
Overall Contact Length-
PackageBulk
Package Quantity1
PackagingBulk
Part # Aliases0039295123 5569-12AG1
Pitch4.2 mm
Pitch - Mating0.165" (4.20mm)
Plating MaterialGold
Product CategoryHeaders & Wire Housings
Product StatusActive
Product TypeHeader Assemblies
Row Spacing5.5 mm
Row Spacing - Mating0.165" (4.20mm)
SeriesMini-Fit Jr 5569, 5569,.
ShroudingShrouded - 4 Wall
StyleBoard to Cable/Wire
TerminationSolder
Termination StyleThrough Hole
TradenameMini-Fit Jr.
TypePin Header
Voltage Rating-, 600 V

All Prices

Img Seller Supplier SKU Min Price MOQ In Stock Lead Time Brand Weight Preferred Tier
Arrow39-29-51231.3711415Molex1.371 @ 1
Power and Signal Group00392951232.256615044Molex2.2566 @ 150
Onlinecomponents.com39-29-51232.517Molex / Waldom2.5 @ 1
Allied ElectronicsE28416362.51144Molex Incorporated2.51 @ 1
thumbzoomNewark56H82302.62120044MOLEX2.62 @ 1200
thumbzoomNEP Electronics39-29-51232.70593044Molex2.7059 @ 30
Mouser538-39-29-51233.341413Molex3.34 @ 1
us.rs-online.com714567673.37144Molex Incorporated3.37 @ 1
thumbzoomDigi-Key3560394.0416296Molex4.04 @ 1
thumbzoomRadwell39-29-51235.045044MOLEX5.0 @ 450
thumbzoomswatee.com39-29-51236.741281Molex6.74 @ 1
thumbzoomZoroG331133997.5144Molex97.5 @ 1
